Водостоки

Любая грамотно возведенная постройка оборудуется водостоками. Задачей водостоков (сливов) является сбор и отвод атмосферной влаги как можно дальше от площади, занимаемой строением. Дело это совсем не пустяковое, особенно на пучинистых грунтах, ибо напрямую связано со сроком службы как, главным образом, фундамента, так и постройки в целом.

Традиционно при качественном изготовлении металлические детали водостока в единое целое соединяют пайкой. Но с появлением специальных клеев работа с металлом упростилась. Кроме того, известны достоинства водосточных систем из пластика, которые относительно несложно собрать и установить собственными силами. Аналогом этой работы является сборка системы вентиляции гаража, о которой выше рассказывалось. Поэтому здесь остановимся на способах монтажа металлических водостоков.

Зарубежные фирмы-производители, как правило, поставляют в продажу целую систему элементов водостока на основе металлических водосточных желобов, в том числе из меди, сборка которых осуществляется и на пайке, и с помощью специального клея-уплотнителя. На нашем рынке эта технология известна как система «ESKO». В комплект монтажа входят все необходимые детали и материалы, в частности трубы (стояки), крепежные кронштейны, скобы и хомуты, конусные патрубки, желоба длиной 2 и 3 м. Резать трубы и желоба можно обычной ножовкой по металлу. Для гнутья скоб-кронштейнов лучше всего применять специальные клещи, удобные тем, что, настроив их однажды на определенный размер и угол изгиба (с учетом наклона скатов крыши), ими можно обработать весь комплект кронштейнов.

Пайка. О пайке как виде работ будет говориться достаточно подробно, а потому здесь резонно остановиться на сборке водосточных систем с применением пайки, что и проделано с помощью фото 1.9.1-1.9.8.


Фото 1.9.1. Соединение пайкой двух элементов водосточного желоба производится с помощью накладной муфты


Фото 1.9.2. Сначала муфту и элементы соединяют друг с другом клепкой, для чего в них сверлят отверстия под заклепки


Фото 1.9.3. После тщательной выверки клепку производят заклепками с отрываемым стержнем специальными клещами


Фото 1.9.4. Тампоном или кисточкой наносят флюс на зачищенные места пайки


Фото 1.9.5. При пайке одновременно прогревают металл и расплавляют припой, который удобно применять в виде прутка


Фото 1.9.6. Качественная пайка требует определенных навыков, а паяный шов должен выглядеть красиво


Фото 1.9.7. Полосы металла на переходе между кровлей и водосточными желобами крепят тоже на заклепках с последующей пайкой, напуская их друг на друга в зоне кронштейнов


Фото 1.9.8. Снизу, с земли, не видно, каким способом смонтирован водосточный желоб. Тем не менее, паяное соединение - самое надежное

Склеивание. Процесс замены старого водостока на новый - клееный показан на фото 1.9.9-1.9.27.


Фото 1.9.9. Так выглядит комплект элементов из меди для самостоятельного монтажа на клею. Для выполнения этих работ нужна лишь аккуратность


Фото 1.9.10. Отслужили свой срок и кронштейны. Здесь не надо экономить, лучше заменить их все полностью


Фото 1.9.11. Сначала новый водосточный желоб собирают на земле. Возможные варианты совмещения отдельных деталей производитель указывает на упаковке комплекта


Фото 1.9.12. Шаблоном для гнутья первого кронштейна служит один из концевых элементов

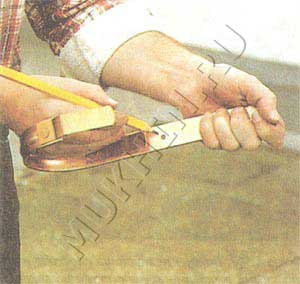

Фото 1.9.13. Изготовленный кронштейн в свою очередь служит шаблоном при изготовлении всех последующих кронштейнов


Фото 1.9.14. Гибочные клещи с настроенным углом изгиба позволяют подготовить кронштейны точно под угол наклона скатов крыши

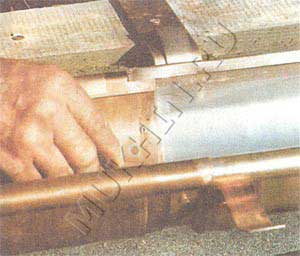

Фото 1.9.15. При проверке положения кронштейна в качестве базы для уровня используют опять же концевой элемент


Фото 1.9.16. Кронштейны крепят медными гвоздями так, чтобы уклон по линии их положения составил 3-5 мм на каждый метр длины


Фото 1.9.17. Кронштейны выверяют с помощью двух натянутых шнуров. Уклон необходим для стока воды без задержки


Фото 1.9.18. Там, где будет подсоединена водосточная труба, для нее в желобе ножницами по металлу вырезают круглое отверстие


Фото 1.9.19. После тщательной зачистки склеиваемых поверхностей на них наносят два слоя клея-герметика...


Фото 1.9.20. Края отверстия осторожно загибают молотком, затем вставляют соединительный переходник, сгибают и прижимают к желобу его кромки


Фото 1.9.21. ...и вставляют концевой сегментный элемент. Два небольших надреза в металле по верхнему краю желоба будут препятствовать его боковому смещению


Фото 1.9.22. На клее-герметике соединяют (с напуском краев порядка 4 см) элементы водосточного желоба


Фото 1.9.23. Если край одного из элементов несколько разогнуть, чтобы желоба вошли с натягом, то соединение усилится. Следы клея следует сразу же удалить


Фото 1.9.24. На переходе между кровлей и водосточным желобом укладывают и крепят на клее и гвоздях полосы металла


Фото 1.9.25. Водосточную трубу наращивают, просто вставляя один ее отрезок в другой. На тот случай, если потребуется отвод трубы, используют колена и хомуты


Фото 1.9.26. Завершается работа установкой в новом водостоке сетки для улавливания мусора. В желоб можно установить и клапан для отвода дождевой воды в металлическую бочку на земле


Фото 1.9.27. Такой водосток красив и долговечен
