Инструменты и уплотнительные материалы

Инструменты и приспособления для мелкого текущего ремонта

Все работы с сантехникой можно условно разделить на два вида: мелкий текущий ремонт и сложные работы по прокладке и замене коммуникаций. При проведении мелких ремонтных работ ни особых навыков, ни сложного оборудования не потребуется. Для этого вида работ понадобятся, в основном, обычные слесарные инструменты, большинство из которых есть в каждом доме, и кое-какие приспособления.

Необходимые инструменты: набор гаечных ключей (нужно иметь двусторонние ключи 14x17, 17x19, 19x22), трубный рычажной («газовый») ключ №2 или №1; разводной гаечный ключ; набор отверток; штангенциркуль; молоток, напильник, просечки для изготовления прокладок, струбцина, гибкий тросик с рукояткой и вантуз.

Ключи
Рис. 1. Ключи:
а — разводной гаечный (1 — неподвижная губка; 2 — подвижная губка; 3 — рейка; 4 — ось; 5 — червяк);
б — трубный рычажный (1 — неподвижный рычаг; 2 — подвижный рычаг; 3 — гайка; 4 — обойма)

Разводной гаечный ключ — универсальный ключ для работы с гранеными деталями (рис. 1, а). Расстояние между губками можно менять вращением червяка. Чтобы открутить гайку, подводят к ней разведенные губки ключа и, вращая червяк, добиваются плотного контакта противоположных граней гайки и губок. Нажимают на рукоятку ключа ладонью не слишком сильно — при чрезмерном усилии могут сломаться спирали червяка, деформироваться его ось.

Разводные ключи нумеруются, каждому номеру соответствует определенный максимальный размер зева: у №1 — 12 мм, у №2 — 19 мм, у №3 — 24 мм, у №4 — 30 мм, у №5 — 36 мм, у №6 — 46 мм. Учтите, что разводной ключ выдерживает гораздо меньшие нагрузки, чем трубный или обычный гаечный. В трубном ключе усилие передается на специально для этого предназначенную трапецеидальную резьбу и гайку, которая захватывает несколько ее витков. А в разводном ключе вся нагрузка падает на 3-5 зубцов рейки и на соответствующие контактирующие места червяка. Достаточно «от души» надавить на ключ, и ломаются части спирали червяка (особенно заходные), деформируется его ось. Червяк начинает вихлять, подвижная губка — болтаться.

Таблица 1. Ключи трубные рычажные

Номер ключа Диаметр зажимаемых труб Длина ключа, мм
1 10-36 300
2 20-50 400
3 20-63 500
4 25-90 630
5 32-120 800

Трубные рычажные ключи устроены так, чтобы плотно захватывать (зажимать) круглые поверхности (рис. 1, б). Ими можно вращать трубы, муфты, заглушки, гайки и т.п. Трубный ключ работает по принципу заклинивания трубы между губками. Для этого зевом ключа необходимо охватить не менее половины окружности трубы, после чего подгонять гайку до упора в поводок. Затем, вращая гайку, перемещать подвижной рычаг до тех пор, пока губки не зажмут плотно трубу. После этого сжать ладонью рычаги ключа и поворачивать его в нужном направлении. Не рекомендуется удлинять рычаги трубного ключа надеванием на них обрезков труб, давить на них коленом, ногой, поворачивать ключ вдвоем и т.д. Прочность ключа не рассчитана на такие сверхусилия.

Инструменты для удаления засорений

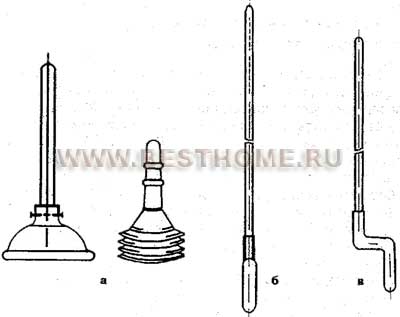

Рис. 2. Инструменты для удаления засорений:
а — вантузы; б — канализационный трос с пластмассовой рукояткой; в — канализационный трос с латунной «заводной» рукояткой

Вантузы (рис. 2, а) выпускают трех диаметров: 100, 125 и 150 мм. В домашнем хозяйстве лучше всего иметь два вантуза разных диаметров (например, 100 и 150 мм), тогда у меньшего следует прибить обойными гвоздиками или прочно закрепить несколькими витками медной проволоки резиновую часть, надетую на рукоятку. Это позволит использовать его для прокачивания засоров в унитазе. Недавно также появились в продаже небольшие вантузы, полностью выполненные из гибкого пластика, особенно удобные для ликвидации засоров в кухонных мойках.

Гораздо удобнее и результативнее прокачивать засоры самодельной прокачкой, которая представляет собой металлический стержень, на котором между гайками закреплены две металлические пластины, сжимающие пластину резиновую.

Канализационные тросы. Трос с пластмассовой рукояткой используют для пробивания засоров в стоках санприборов. Вместо этого троса можно использовать, например, привод от автоспидометра или кусок телевизионного кабеля. Более упругим является трос, изготовленный из стального каната диаметром 4-6 мм. Для этого на заточном станке от длинного каната следует отрезать кусок длиной 2-3 м. Концы отжечь, а затем их свить и заварить.

При прочистке канализационной трубы в пределах квартиры или одноэтажного дома применяется трехметровый трос. Трос представляет собой спираль из стальной проволоки диаметром 2-3 мм. Диаметр троса 10 мм. Концы спирали заварены в виде окружностей, которые обеспечивают скольжение троса по крутым поворотам и стыкам труб.

Инструменты для монтажа трубопроводной сети

Сложные работы, такие как прокладка и замена коммуникаций, приходится проводить редко. Это большей частью слесарные работы. При их проведении понадобится резать трубы, нарезать на них резьбу и т.д. Необходимые ключи: набор двусторонних гаечных (14х17, 17x19, 19x22, 24x27), рычажные № 3 и №4. Для работы с трубами, кроме ключей, понадобятся: ножовка по металлу, труборез, трубный прижим, набор плашек для нарезания резьбы, угловой или трехгранный шабер (для работы с чугунными трубами). Для установки навесных элементов сантехники (раковин и моек), крепления опор трубопроводов и т.д. понадобятся: средняя (по мощности) электродрель, комплект сверл разного диаметра (в т.ч. для бетона), пробойник, набор шурупов (лучше оцинкованных), набор дюбелей.

Инструменты для работ с трубами
Рис. 3. Инструменты для работ с трубами:
а — прижим; б — стационарный трубогиб Вольнова; в — труборез

Прижим трубный. Установлен на массивном основании и применяется для надежной фиксации труб во время нарезания резьбы и прочих подобных операций. Простейший прижим показан на рисунке 3, а. Есть и более сложные конструкции, например, с откидной верхней частью (позволяет заводить трубу сбоку). Поскольку в большинстве случаев обрабатываемый конец трубы все равно должен выступать из прижима на минимальную длину, практического значения такая боковая «загрузка» не имеет.

Труборез. Наравне с ножовкой труборез позволяет перерезать трубы диаметром до 100 мм. Никакая, даже самая совершенная, ножовка по металлу не позволит сделать такого чистого и ровного разреза, как труборез. Имеется множество видов труборезов, стационарных и ручных, принципиально не отличающихся друг от друга по конструкции (рис. 3, в).

Принцип работы следующий. Трубу вставляют в прижим. Место разрезания на трубе смазывают маслом или периодически обливают водой. Корпус трубореза надевают на трубу. Рукоятку вращают до соприкосновения со стенкой трубы ролика-резака. Докручивают рукоятку еще на 1/4 оборота так, чтобы ролик врезался в трубу. Весь труборез за рукоятку двигают вперед-назад, постепенно проходя окружность. После этого еще врезают ролик и повторяют процесс до окончательного разрезания трубы. Снимают труборез и зачищают заусенцы, опиливая торец трубы напильником.

Трубогиб. Предназначен для механизированного изгибания труб разной длины. Его ролики служат одновременно для «калибровки»: регулируется радиус изгиба в зависимости от диаметра трубы. Если не соблюдать данную зависимость, неизбежно нарушение просвета, деформация стенок и даже разрыв. Как и труборезы, трубогибы бывают стационарные (рис. 3, б) и ручные. Как правило, они снабжаются набором роликов-шаблонов с соответствующими опорными роликами под разные диаметры труб.

Плашки. При соединении труб с помощью резьбовых фитингов (муфт) не обойтись без плашек, с помощью которых на концах труб нарезают резьбу. Для примера приведем последовательность операций при нарезании резьбы 1/2 дюйма круглой плашкой на полудюймовой трубе (с внешним диаметром 21,5 мм). Трубу закрепляют в прижиме. При его отсутствии можно зажать трубу в тисках, положив ее между губками или под ними. Чтобы труба при резании резьбы не проворачивалась в тисках, на ее противоположный конец наворачивают угольник с отрезком трубы. Этот отрезок, упираясь в верстак, не даст трубе вращаться. Следовательно, для описываемого случая труба должна уже иметь с одной стороны резьбу. С конца зажатой трубы снимают фаску шириной 2-3 мм. Сама труба в нарезаемой части должна выступать на минимальную длину из зажимного приспособления. Это обеспечит жесткость конструкции и облегчит срезание. Нарезаемое место смазывают жидким маслом. Закрепляют нужную круглую плашку в воротке (плашкодержателе) двумя или четырьмя упорными винтами.

Чтобы не ошибиться в виде и размере нарезаемой резьбы, необходимо, чтобы клеймо на плашке «смотрело» в сторону, противоположную внутреннему буртику воротка, в который упирается плашка. Стороной с клеймом и накладывают плашку в воротке на торец трубы с фаской. Плашка должна располагаться в плоскости, перпендикулярной оси трубы. Самая трудная фаза нарезания — начальная. Правой ладонью изо всех сил нажимают на вороток в месте установки плашки, левой — вращают рукоятку по часовой стрелке. Заборная часть плашки должна, врезавшись, «схватиться» за трубу. Дальше — легче. Плашка как бы «станет на рельсы», и можно будет обеими ладонями вращать рукоятки. На первоначальную врезку потратится тем меньше усилий, чем большая будет фаска. Если нечем изготовить фаску, то «подкатывают» (термин старых опытных сантехников) прямой угол между торцом и образующей трубы ударами молотка, то есть закругляют угол.

Применение воротка с направляющим фланцем и втулкой значительно облегчает нарезание резьбы. При работе вороток с направляющим фланцем надевается на трубу до упора плашки в ее торец. Затем втулку выворачивают (втулка и фланец соединены на резьбе) на ту длину резьбы, которая необходима: примерно меньше половины протяжения фитинга, которым соединяются трубы. Втулку закрепляют двумя болтами (винтами) на трубе. При вращении рукоятки воротка фланец будет втягиваться, навинчиваясь на втулку. Конечно, резьба на фланце (втулке) должна быть аналогична нарезаемой резьбе.

Метчики. Для нарезания внутренней резьбы в уже просверленном отверстии необходимо точно знать его диаметр. Это очень важно для правильного подбора метчика. Глубина глухого отверстия при этом должна быть на несколько миллиметров больше общей длины резьбы. Полный цикл нарезания резьбы предполагает проход отверстия тремя метчиками: черновым (имеет клеймо «1»), промежуточным (клеймо «2») и чистовым (клеймо «3»). Вводить метчики, особенно первый (черновой), необходимо точно по оси отверстия, иначе может получиться косая резьба. Само отверстие и метчик смазывают. Все метчики комплекта имеют один и тот же квадрат на хвостовике, что позволяет применять один вороток. Через каждые пол-оборота делают 1/4 оборота в обратную сторону для вывода стружки. Приложение больших сил приведет к поломке металла.

Уплотнительные материалы

Лента ФУМ (фторопластовый уплотнительный материал, он же — фторлон 4Д) наиболее предпочтительный уплотнитель резьбовых соединений диаметром до 65 мм, включая трубопроводы горячей воды. Применяется также для набивки сальников. «Держит» температуру от +50 до 200 °С, устойчив к действию агрессивных сред — щелочей и минеральных кислот. Лента ФУМ заранее пропитана минеральным маслом, выпускается в удобных кассетах, может иметь толщину от 0,08 до 0,12 мм и ширину от 10 до 25 мм. Для уплотнения между муфтой и контргайкой, а также в качестве сальниковой набивки для вентилей и кранов применяется шнур из того же материала.

Лента и шнур должны иметь белый или какой-либо другой светлый цвет; поверхность должна быть ровной, без разрывов и вздутий; допускаются небольшие пятна и отдельные включения. Лента ФУМ более долговечна среди уплотнителей, особенно на трубе с горячей водой, но работа с ней требует некоторых навыков: нельзя намотать ее больше или меньше, чем нужно. В случае ошибки поворачивать обратно также нельзя — смеситель будет подтекать.

Плетеная хлопчатобумажная набивка ХБС (сухая) — сальниковая набивка, которая применяется, главным образом, в запорной арматуре сетей горячего снабжения и питьевой воды.

Трепаный лен выпускается в виде пряди, пропитанной суриком или белилами, разведенными на натуральной олифе, которую применяют для уплотнения резьбовых соединений трубопроводов, транспортирующих воду при температуре до +105°С. Смоляная прядь представляет собой обработанные древесной смолой лубяные волокна, полученные в качестве отходов при изготовлении волокон пеньки и льна. Прядью заделывают раструбы чугунных водопроводных и канализационных, а также керамических труб.

Техническая листовая резина. Из этого вида резины изготавливают прокладки, клапаны, амортизаторы, уплотнители. Промышленность выпускает пять типов технической резины: пищевую, кислотощелочную, морозостойкую, теплостойкую и маслобензиностойкую. Все пять типов сохраняют термостойкость в пределах от -30 до +50 °С.

Морозостойкая резина сохраняет все свои качества при температуре до -45 °С. Теплостойкая в воздушной среде — при температуре до +140 °С.

Техническая резина толщиной 3-4 мм хорошо зарекомендовала себя в качестве уплотнительных прокладок в трубопроводах холодной воды (фланцевые соединения), а если она имеет тканевую прокладку, то эффективна в трубопроводах горячей воды с температурой до 100 °С.

Уплотнительные кольца из техрезины могут быть применены в раструбных соединениях полиэтиленовых труб системы канализации. Все резиновые изделия необходимо хранить при температуре от 0 до 25 °С, исключая попадание на них бензина, масла и прямых солнечных лучей.

Паронит — прокладочный материал из асбеста, каучука и различных наполнителей. Выпускается промышленностью в виде листов (от 300x400 до 3000x1500 мм). Паронитовые кольца используют как прокладки во фланцевых соединениях трубопроводов с рабочей температурой выше 100 °С. В сантехоборудовании квартиры паронит и изделия из него служат для герметизации резьбовых, раструбных и фланцевых соединений.

При выборе прокладок нужно учитывать, что фибровые более долговечны, но их нельзя использовать, если трубы из стены выведены строителями с перекосом.

Асбестовый картон изготовляют в виде листов толщиной от 2 до 10 мм. Применяют как огнезащитный, термоизоляционный, электроизоляционный материал. Разновидность — асбестовая смесь. Применяется для заделки раструбов чугунных труб. Состав смеси (в частях): асбестовое волокно — 30; цемент (марка 400) — 70, вода — в количестве, необходимом для получения желаемой консистенции. Широко применяют асбестовые нити (шнуры) в качестве утепляющего материала.

Портландцемент применяют в слегка смоченном виде в смеси с асбестовым волокном (асбестоцементная смесь) для зачеканки раструбных соединений чугунных труб.
