Инструменты для измерения и разметки

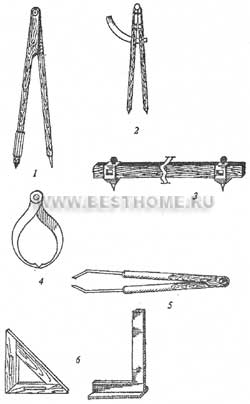

Рис. 12. Инструменты для измерения и разметки
1 — круговой циркуль; 2 — циркуль-измеритель; 3 — штангенциркуль; 4 — кронциркуль; 5 — циркуль с проволочными наконечниками; 6 — угольники

Циркули и угольники предназначены для геометрических построений, выполняемых в натуральную величину и для переноса размеров с чертежа на модель или с оригинала на копию.

Круговой циркуль (1) с втулкой на одной ножке, которая фиксирует пишущий стержень, предназначен для обозначения дуг окружностей.

Циркуль-измеритель (2) с угломером или без такового. Предназначен для измерений и разметок деталей.

Штангенциркуль (3) предназначен для линейных замеров и проведения окружностей больших радиусов. Штангенциркуль состоит из металлической (или деревянной) штанги со шкалой и скользящими по ней двумя движками с фиксаторами.

Кронциркуль (4) служит для снятия наружных размеров моделей и незамкнутых полостей типа цилиндров.

Циркуль с проволочными наконечниками (5) используют при изготовлении крупных изделий.

Угольники (б) для лепных работ применяются в основном двух видов: а) равнобедренный деревянный в форме жесткой рамки с установленными по катетам уровнями — для выверки поверхностей подмодельных плит и разметки фигур; б) стальной угольник с опорной пятой по короткому катету — для разметки деталей.
