Поиск и устранение неисправностей в системе Х10

Данное приложение поможет вам решить вопросы по установке Х10, ряд проблем с трансиверами Х10, а также подскажет, что делать, если вы устали устанавливать несколько трансиверов для разных кодов групп.

Основные причины возникновения проблем с системой Х10

Поскольку для передачи сигналов система X10 использует обычную электропроводку в доме, то проблемы, касающиеся электропроводки, могут стать причиной возникновения трудностей с системой Х10. Вот некоторые из них:

  • домашняя электропроводка - это, как правило, одиночная трехфазная 380-вольтная система, разделенная на несколько однофазных 220-вольтных линий переменного тока по принципу «фаза к нулю». Если контроллер или трансивер X10 подключен к электропроводке, соединенной с одной фазой, а несколько ресиверов подключены к электропроводке, соединенной с другой фазой, то сигналы контроллера или трансивера могут не дойти до некоторых ресиверов;
  • в домашней электропроводке могут создаваться электрические помехи (шумы). Помехи, вызванные плохо закрепленными розетками и выключателями, холодильниками или пылесосами, могут нарушать передачу сигналов Х10;
  • трансмиттеры Х10, такие как трансиверы, модули для электроприборов и выключатели с двухсторонней связью, могут поглощать сигналы Х10. Если слишком много сигналов Х10 поглощаются до достижения назначенного модуля, он может не принять сигнал;
  • сигналы Х10 могут передаваться между домами и квартирами, поэтому модули Х10, установленные у вас в доме, могут включаться сигналами, поступившими из другого места.

Кроме всего вышеперечисленного, могут возникнуть и другие проблемы:

  • по умолчанию практически все модули, выключатели, трансиверы, пульты дистанционного управления и настольные контроллеры Х10 настроены на код группы А. Если вы не измените код группы, то есть вероятность, что ваш трансивер примет сигнал из соседнего дома, в котором тоже используют систему автоматизации Х10. Несмотря на то, что у нескольких Х10-совместимых систем, таких как Black&Decker freewire и HomeAuto, есть трансиверы с защищенными кодами, стандартные трансиверы Х10 их не используют;
  • если у вас большой дом (более 200 м2) или дом с кирпичными или бетонными стенами, то могут возникнуть проблемы при отправке и приеме сигналов Х10, при использовании обыкновенных радиотрансиверов и пультов дистанционного управления;
  • при наличии всего лишь 16 кодов устройств для каждого кода группы, можно ожидать, что вам понадобится использовать два или более кодов групп для крупномасштабного проекта автоматизации. При использовании обычных настольных контроллеров или трансиверов следует применять отдельный код устройства для каждого кода группы, которым вы хотите управлять, или переключать код группы каждый раз, когда понадобится управлять устройствами с другим кодом группы. Это может создать путаницу и неудобства;
  • при работе с модулем, установленным в отдаленной части дома, или при управлении домом через Интернет вам нужно знать, что обычные модули Х10 не обеспечивают обратной связи, поэтому можно только надеяться на то, что сигнал дошел до модуля.

Если вы столкнулись с какими-либо из вышеперечисленных проблем, то это приложение поможет вам их решить.

Диагностируем и решаем проблемы с PLC-сигналами Х10

Система Х10 основана на технологии PLC (прием и отправка сигналов по линиям электропередач). Даже при использовании беспроводного трансивера или пульта дистанционного управления, трансивер посылает сигналы нужному вам модулю через электропроводку дома. Ниже рассмотрены различные инструменты и устройства, которые можно использовать для диагностики и решения проблем, касающихся надежности передачи PLC-сигналов в вашем доме.

Решаем проблемы с системой X10, связанные с фазами электропроводки

В некоторых домах, особенно загородных, могут быть две или три линии электропитания переменного напряжения по 220 В, которые идут от общей системы энергоснабжения на 380 В. Такой тип электропроводки называется двухфазным.


Рис. Б.1. Сигнал от трансивера, подключенного к фазе 2, может не дойти до модуля, подключенного к фазе 1, если фазы не соединены должным образом

Некоторые розетки подключены к одной фазе, некоторые - к другой. Несмотря на то, что напряжение в стандартных розетках равно 220 В, у вас, возможно, есть одна или несколько розеток на 380 В для электроплиты, сушилки для одежды или кондиционера большой мощности. При типичной установке системы автоматизации дома некоторые модули, трансиверы и настольные контроллеры подключаются к одной фазе, а некоторые - к другой. Если 220-вольтные линии электропередач не соединены должным образом, то сигналы, посылаемые контроллером или трансивером, подключенным к одной фазе, могут быть некорректно приняты модулями, подключенными к другой фазе (рис. Б.1).

Если вы не используете 380-вольтного электроприбора, такого как электроплита или сушилка, и модули X10 работают с перебоями, но работают очень хорошо, когда вы готовите или сушите одежду; то у вас проблема с соединением фаз. Иногда проблемы с фазами требуют установки в ваш распределительный щиток соединителя-повторителя фаз (называемого также сигнальным мостом). В продаже по-прежнему имеются соединители фаз для постоянной установки. Однако сегодня можно также использовать съемный соединитель фаз, если у вас имеется подходящая 380-вольтная розетка.


Рис. Б.2. Съемный соединитель фаз помогает сигналам от трансивера на одной фазе доходить до модуля на другой фазе

Съемный соединитель фаз подключается к 380-вольтной розетке для электроплиты или электросушилки, чтобы обеспечить надежное соединение между 220-вольтными фазами (рис. Б.2). Для подключения самой электроплиты или электросушилки используется транзитная розетка на соединителе фаз (рис. Б.3).


Рис. Б.3. Пассивные (слева и справа) и активные (в центре) съемные соединители фаз, выпускаемые компанией Smarthome

В продаже имеются как пассивные модели соединителей фаз (рекомендуются для домов с площадью до 280 м2), так и активные модели, которые также действуют как усилители и повторители сигналов (для домов большей площади). В табл. Б.1 перечислены соединители фаз, а в табл. Б.2 перечислены активные соединители фаз и другие типы усилителей сигнала. На рис. Б.3 сравниваются съемные соединители фаз.

Таблица Б.1. Х10-совместимые съемные соединители фаз

Производитель Модель Тип разъема Функции повторителя и усилителя
Smarthome 4816А2 Четырехконтактный Нет
4826В Трехконтактный Да
4826А Четырехконтактный Да
4816А Фиксированная установка Нет

Используем усилители сигналов

Несмотря на то, что пассивные соединители фаз могут значительно повысить надежность системы Х10, они не могут решить все проблемы, касающиеся передачи сигналов Х10. Каждый трансивер, контроллер, выключатели и модули с двухсторонней связью поглощают сигналы X10, передаваемые по домашней электропроводке. Кроме того, многие другие типы электронного оборудования могут создавать помехи для сигналов X10 (подробности см. далее «Используем фильтры шумов»).

Если сигналы Х10 слишком слабые, чтобы обеспечить надежную работу в некоторых частях дома, а пассивный соединитель фаз уже установлен, то вам нужно добавить в систему автоматизации X10 усилитель сигналов. Они предназначены для обнаружения сигналов X10 с напряжением до 25 мВ и усиления их до 5 В (220-вольтные системы). Усилители сигналов доступны в виде съемных модулей для использования в 220-вольтных розетках, которые не используются другими модулями, трансиверами или контроллерами Х10. Они также доступны в виде устройств для жесткого монтажа (в них также входит соединитель фаз) и иногда они встраиваются в выключатели.

Некоторые усилители сигналов разработаны так, чтобы использовался только один усилитель сигналов, тогда как остальные рассчитаны для очень больших домов (350 м2 и более), в которых наверняка уже используется другой усилитель сигналов. Усилители сигналов, предназначенные для дополнения к другому усилителю, могут быть настроены так, чтобы игнорировать сигналы, которые уже были усилены.

Если необходимо использовать X10 для управления модулями в квартире или промышленном здании, то в таких строениях, как правило, используется трехфазная электропроводка. Чтобы усилить в ней сигнал, необходимо использовать усилители, которые поддерживают трехфазные системы электропитания. В табл. Б.2 перечислены некоторые усилители сигналов и активные соединители фаз, продающиеся в США.

Таблица Б.2. Усилители сигналов и активные соединители фаз для системы X10

Производитель Модель Особенности Тип электропроводки Тип установки
Advanced Control Technologies Inc. HomePro CR230 Обеспечивает объединение сигналов Двухфазная Постоянная
HomePro CR234 Может работать с другими усилителями сигналов; обеспечивает объединение сигналов Двухфазная Постоянная
HomePro CR134 Может работать с другими усилителями сигналов; обеспечивает объединение сигналов Трехфазная Постоянная
Smarthome Booster Linc 4327 Может работать с другими усилителями сигналов; включает в себя генератор проверки сигналов Х10 Любая Заземленная розетка сети переменного тока
Toggle Linc 23890, 23893 Содержит в себе усилитель сигналов Booster Linc (может быть отключен) Двухфазная Трехпроводная распределительная коробка настенного выключателя
Х10 Pro   Обеспечивает объединение сигналов Любая Постоянная
Leviton   Обеспечивает объединение сигналов; включает в себя генератор проверки сигналов Х10 Двухфазная Постоянная

На рис. Б.4 изображен установленный усилитель сигналов Leviton HCA02. Процесс установки такой же, как и для других активных и пассивных усилителей с постоянной установкой. На рис. Б.5 изображены устройства, перечисленные в табл. Б.2.


Рис. Б.4. Как активный усилитель сигналов Leviton HCA02 подключается к электрической панели (справа)

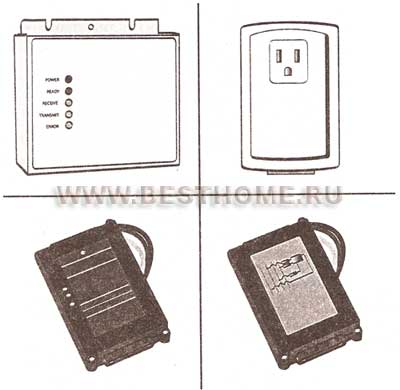

Рис. Б.5. Соединители-повторители от HomePro, Leviton и Х10 Pro в сравнении со съемным усилителем сигналов BoosterLinc (вверху справа)

Используем фильтры шумов

Если ваша система домашней автоматизации Х10 работала стабильно до тех пор, пока вы не принесли домой новое электронное устройство и не подключили его, то в этом с наибольшей вероятностью виноваты помехи, создаваемые новым устройством. Многие типы электронных устройств, начиная с зарядного устройства для зубной щетки и других устройств с батарейным питанием и заканчивая компьютерными мониторами, могут создавать помехи для сигналов Х10 даже тогда, когда устройство выключено.

Ищем источники помех

Чтобы больше узнать о том, какие устройства чаще всего являются причиной помех, прочитайте статью Using Large Quantities of SwitchLinc 2-Way Wall Switches in a Home на www.smarthome.com/solution45.html и How to Find X10 'Black Holes' in Your Home на www.smarthome.com/solution18.html.

Чтобы определить, какие устройства создают помехи, по очереди отключите каждое, сопровождая каждое отключение отправкой команд Х10. Когда вы отключите устройства, которые являлись источниками помех, производительность системы Х10 заметно возрастет. Еще можно использовать измеритель сигналов для определения их качества. Более подробно об этом см. далее в разделе «Проверяем качество сигналов Х10».

Для повторного подключения проблемных устройств и сохранения хороших характеристик системы Х10 установите специальные фильтры-подавители помех, которые начинают работать на частоте 100 кГц, и подключите проблемные устройства к этим фильтрам. Также можно использовать обычные сетевые фильтры с фильтрацией шумов, работающие на 100 кГц или меньше (не больше). В табл. Б.3 перечислены некоторые съемные и несъемные сетевые фильтры, которые можно использовать с Х10.

Таблица Б.3. Фильтры, которые можно использовать в системе Х10

Производитель Модель Максимальная электрическая нагрузка Как устанавливается
Advanced Control Technologies, Inc. HomePro AF100 Съемный (трехконтактная розетка)
HomePro AF120 15А Съемный (трехконтактная розетка)
Leviton 6288 Съемный (трехконтактная розетка)
62871 Фиксированный монтаж
62892 - Фиксированный монтаж
Smarthome 1626 Съемный (трехконтактная розетка)
X10 Pro XPF3 20А Фиксированный монтаж
XPPF Съемный

1Предназначен для решения проблем с электрическими шумами, вызванными низковольтными, газоразрядными и люминесцентными лампами, а также небольшими электродвигателями.
2 Предназначен для устройств большей мощности, с которыми не может работать Leviton 6287.
3 Предназначен для использования с большими электроприборами, такими как холодильники, гидромассажные ванны и т. д.

Блокируем вход посторонних сигналов

Сигналы Х10 могут перемещаться между домами по проводам. Если модули Х10 включаются и выключаются когда не надо, то вероятно, что в вашу электропроводку попадают сигналы Х10 из соседнего дома. Чтобы не допустить попадание в ваш дом сигналов Х10 из другого дома, попросите электрика установить пассивный заграждающий фильтр (блокиратор сигналов), такой как Х10 Pro PZZ1 или Leviton 6284. Пассивные заграждающие фильтры должны быть установлены на нейтральном проводе там, где начинается электропроводка вашего дома.

Эти устройства также предотвращают выход сигналов Х10 из дома через распределительный щит и обеспечивают пассивное усиление сигналов. Вам также стоит подумать об использовании в системе автоматизации код группы, отличный от А. Почти все модули X10 по умолчанию настроены на код группы А. Некоторые пользователи не выбирают другой код группы, и если вы и ваш сосед используете трансиверы, настроенные на код группы А, то случайно можете управлять модулями друг друга. Используйте другой код группы, и существенно снизите шансы того, что в вашу систему попадут сигналы других пользователей X10.

Проверяем качество сигналов X10

Если вы планируете использовать Х10 для крупномасштабного проекта автоматизации (например, автоматизация нескольких комнат или всего дома), скорее всего понадобится анализатор сигналов X10. А если вы уже сделали половину работы по автоматизации дома, но система не всегда работает так, как хотелось бы, то проверка качества сигналов Х10 поможет найти решение многих проблем.


Рис. Б.6. Elk ESM1 Signal Meter принимает качественный сигнал Х10 порядка 2,5 вольт

Несмотря на то, что многие анализаторы сигналов Х10 стоят более 200 долларов, что делает их более пригодными для профессионалов, некоторые анализаторы стоят 100 долларов и меньше. Smarthome TesterLinc (#4819) работает с Smarthome PowerLinc II (#1132В) для определения адресов принимаемых сигналов, качества сигналов и шумов линии электропередач. Анализатор ESM1 Signal Meter от компании Elk Products сигнализирует зеленым светодиодом о том, что был принят верный сигнал Х10, а также показывает его уровень. Лучше всего он подходит для использования с контроллером Х10, который может посылать непрерывный поток сигналов, таким как Х10 Powerhouse Powerflash Interface (PF284), переключенный в режим 2. На рис. Б.6 показан анализатор сигналов ESM1, принимающий сигнал Х10 хорошего качества. Если вы профессионал в установке систем Х10, то, возможно, предпочтете использовать один из анализаторов сигналов Х10 профессионального уровня, указанных в табл. Б.4.

Таблица Б.4. Профессиональные анализаторы сигналов Х10

Производитель Модель Особенности
Advanced Control Technologies, Inc. AT004 Принимает и отправляет стандартные и расширенные команды Х10, отображает уровень сигнала и помех, ведет журнал отправленных команд за последние 24 часа и многое другое. Подключается к обычной розетке или распределительному щитку
Leviton 6385 Signal Strength Transmitter Передатчик отправляет код Р1, индикаторный модуль отображает уровень сигнала и помех
6386 Signal Strength Indicator Индикаторный модуль. Для отправки сигналов может использоваться объединитель/повторитель фаз Leviton HCA02
Marrick Limited, Inc. LynX-TOOLS Объединяет в себе Х10-совместимый компьютерный модуль LynX-10 PLC и программное обеспечение LynX-View. Отображает информацию об уровне сигнала и помех, а также расшифровку пакетов Х10. Поддерживает управляющие коды Lightolier Compose
Monterey Instruments Powerline Signal Analyzer Отображает информацию об уровне сигнала и помех, предоставляет побитовую расшифровку стандартных и расширенных (изменение яркости) команд X10, поддерживает специфические коды ошибок Х10, ведет журнал отправленных команд и многое другое.
X10Pro XPTT Передатчик отправляет код Р1, индикаторный модуль отображает уровень сигнала и помех
XPTR Индикаторный модуль (то же что и Leviton 6386). Подключается к розетке

Информация об анализаторах сигналов Х10 в Интернете

Чтобы получить более подробную информацию об анализаторах сигналов, рассмотренных в этом разделе, посетите сайты следующих компаний:

Решаем проблемы с трансиверами и пультами дистанционного управления Х10

В большинство стартовых наборов оборудования Х10 входит беспроводной трансивер и пульт дистанционного управления. Однако, в отличие от ИК-пультов, которые используются на расстоянии нескольких метров от ресивера, встроенного в телевизор, видеомагнитофон или DVD-плеер, пульты X10 используют радиочастотные сигналы, которые передаются на расстояние в несколько комнат или даже за пределы дома. Убедиться в том, что сигналы Х10 дошли от пульта дистанционного управления до трансивера, может стать проблемой. Следующие разделы помогут вам решить эту задачу.

Используем повторители (ретрансляторы) сигналов

Если иногда вам приходится идти к трансиверу Х10, расположенному в другой комнате, чтобы включить с пульта дистанционного управления свет или радио, то следует рассмотреть вариант покупки беспроводного повторителя сигналов. Он повторно передает радиосигналы от пультов управления Х10 для их более надежного приема трансиверами Х10.

В одном доме можно использовать до четырех повторителей SR371 от компании Х10, что обеспечивает зону приема площадью до 7000 м2. Один повторитель SR371 можно использовать с охранной консолью Х10. На практике один повторитель увеличивает дальность приема на 30 метров. Если используется более одного повторителя, следует установить четырехпозиционный переключатель кодов (A-B-C-D) на каждом повторителе в отличное от других положение. На рис. Б.7 показан повторитель SR371, также известный как Х10 Pro PSX01.


Рис. Б.7. Чтобы повысить надежность передачи сигналов, используйте повторитель сигналов Х10, такой как Х10 Powerhouse SR371

Трансиверы для всех кодов групп

Если в системе автоматизации Х10 вы используете более одного кода группы, а для управления - беспроводные трансиверы и пульты дистанционного управления, то у вас возникли трудности. Стандартные трансиверы могут работать только с одним кодом группы. Следовательно, если вы хотите использовать дополнительный код группы, установите дополнительный трансивер.

Дополнительные трансиверы бывает трудно установить в центре системы, и они занимают дополнительную розетку, которая может понадобиться для других целей. В качестве альтернативы можно использовать один трансивер, способный воспринимать все коды групп, такой как WGL & Associates V572 Whole House Transceiver, Leviton HCPRF или Х10 CM15A (который помимо всего прочего может подключаться через USB-интерфейс к компьютеру и входит в комплект оборудования для системы автоматизации Х10 Active Home Pro).

V572 Whole House Transceiver

WGL & Associates V572 Whole House Transceiver поставляется как со встроенной антенной (V572TW), так и с внешней антенной для увеличения радиуса действия (V572A) трансивер V572 должен быть подключен к одному из следующих модулей X10 с двухсторонней связью, чтобы иметь возможность передавать сигналы по линии электропередач:

  • Х10 TW523 (или Х10 Pro PSC05);
  • Smarthome PowerLinc II.

При использовании TW523/PSC05, трансивер V572 должен быть дополнительно подключен к источнику переменного тока, в отличие от PowerLinc II, который предоставляет электропитание для V572 сам.

Из-за того, что с V572 используется гибкая штыревая антенна, этот прибор может быть альтернативой повторителям. Производитель заявляет о дальности действия в 45 метров, но многим пользователям удалось добиться большей дальности. На рис. Б.8 изображена стандартная сборка V572.


Рис. Б.8. Трансивер V572 получает электропитание и передает команды Х10 от модуля Smarthome PowerLinc II

Информация о V572A в Интернете. Узнать больше о V572A можно на сайте компании WGL & Associates: www.wgldesigns.com.

Leviton HCPRF

Трансивер Leviton DHC HCPRF включается прямо в розетку. Его интегрированный Х10-совместимый DHC-трансивер программируется не переключателями кодов, а с помощью трансивера или настольного контроллера. Он принимает сигналы от любого Х10-совместимого радиочастотного пульта дистанционного управления. Вы также можете использовать его вместе с универсальным пультом дистанционного управления Х10/ИК, например Leviton DHC HCCUR.

X10 CM15A

Х10 СМ15А - это аппаратный компонент системы домашней автоматизации X10 Active Home Professional, обеспечивающий подключение вашей системы к компьютеру через USB-интерфейс. Однако он также может быть использован отдельно от компьютера в качестве трансивера для всех кодов групп. Он может стать непосредственной заменой трансиверам RR501 и ТМ751. Он также может заменить трансивер СМ19А, который используется для управления беспроводными видеокамерами Х10.
