Если у вас дома есть компьютер, то, наверняка, он уже является значимой составляющей дома. Почему бы ни использовать его для управления вашим домом с помощью Х10? Этот раздел покажет, как использовать компьютер для управления устройствами Х10 и сделать систему домашней автоматизации еще умнее, чем прежде.

Подключаем ваш компьютер к системе Х10

Если вы хотите использовать персональный компьютер, чтобы управлять системой автоматизации X10, потребуется аппаратное и программное обеспечение. Необходимое аппаратное обеспечение:

  • контроллер Х10, подключаемый к порту USB или СОМ (последовательный порт);
  • кабель (обычно идет в комплекте с контроллером);

Необходимое программное обеспечение:

  • различные программы домашней автоматизации, совместимые с Х10 и с вашим контроллером Х10; обычно программное обеспечение предоставляется вместе с контроллером;

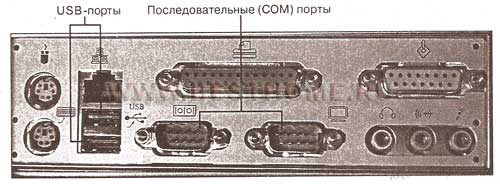

Рис. 11.1. USB- и СОМ-порты стандартного настольного компьютера

USB- и СОМ-порты обычно располагаются в задней части настольного или портативного компьютера. На рис. 11.1 показано стандартное расположение этих портов в задней части системного блока компьютера.

Последовательный порт

Первые интерфейсы Х10 для компьютеров подключались к 9-контактнопу последовательному (СОМ) порту, изображенному на рис. 11.1. Последовательный порт продолжает использоваться для некоторых типов компьютерных интерфейсов Х10, но его малая скорость передачи данных, невозможность совместного использования ресурсов с другими портами и увеличивающееся число компьютеров, у которых отсутствует последовательный порт, говорит о том, что это не самый лучший способ соединения компьютера с системой X10. Вот несколько основных типов интерфейсов Х10, подключаемых к СОМ-порту:

  • FireCracker (CM17) - простое устройство, которое эмулирует пульт дистанционного управления Х10. Оно часто продается вместе с наборами, в которые входят пульт дистанционного управления, радиотрансивер и модуль Х10 для ламп накаливания. Используйте программное обеспечение FireCracker Fuse, чтобы создавать события, спланированные по времени, или FireCracker Macro Recorder, чтобы создавать последовательности команд, которые вы сможете воспроизводить в любое нужное время;
  • Х10 Activehome Computer Interface (CM11A) - хранит программы в памяти с резервным батарейным питанием и поставляется вместе с программным обеспечением для систем домашней автоматизации;
  • PowerLinc II Serial - более мощная система, использующая последовательный порт, ее можно использовать вместо интерфейсов TW523. PowerLinc II Serial имеет модуль, который включается в розетку, а не является беспроводным интерфейсным устройством как FireCracker. К этому интерфейсу также прилагается программное обеспечение для разработки программ X10.

USB

Интерфейс USB (Universal Serial Bus - Универсальная последовательная шина) может использоваться с любым компьютером, на котором установлена операционная система Windows 98 Second Edition или более поздние версии, а также с компьютерами Macintosh. USB-порты имеют хорошую расширяемость, поэтому если в системе не хватает USB-портов, можно добавить дополнительные порты, использую USB-концентратор. Современные настольные и портативные компьютеры имеют от двух до восьми USB-портов, что делает его наиболее предпочтительным типом интерфейса для использования в системе домашней автоматизации. Вот несколько основных устройств с USB-интерфейсом для систем бытовой автоматизации X10:

  • PowerLinc USB - USB-интерфейс начального уровня с прилагающимся к нему программным обеспечением Smarthome Manager Essential; для выполнения заранее спланированных или инициируемых макросами событий компьютер должен оставаться включенным;
  • PowerLinc Controller USB - этот интерфейс имеет встроенную память и таймер, что позволяет выключить компьютер и все равно иметь возможность управления устройствами с помощью таймеров и макросов; поставляется в комплекте с программным обеспечением Smarthome Manager Essential или Smarthome Manager (полная версия);
  • Х10 ActiveHome Pro Controller CM15A - этот интерфейс имеет встроенную память и таймер, что позволяет выключить компьютер и все равно иметь возможность управления устройствами с помощью таймеров и макросов: включает в себя радиотрансивер, работающий со всеми кодами групп; поставляется в комплекте с программным обеспечением ActiveHome Pro.

Важные характеристики

При выборе интерфейса для системы автоматизации дома Х10, проверьте наличие:

  • встроенной памяти и таймера - если у вашего интерфейса нет этих особенностей, то для управления устройствами Х10 компьютер должен быть постоянно включен. Имейте в виду, что при управлении системой Х10 через домашнюю компьютерную сеть или Интернет эта характеристика не нужна;
  • USB-интерфейса - USB можно подключить практически ко всем современным компьютерам, его можно подключить к USB-концентратору и он не требует сложной настройки оборудования;
  • большого количества возможностей программного обеспечения - некоторые производители предоставляют программное обеспечение с ограниченным числом возможностей, позволяющее управлять только несколькими устройствами, и свои собственные интерфейсные модули; другие производители предоставляют полнофункциональные продукты с большими возможностями. Если вы решите купить интерфейс с программным обеспечением начального уровня, то узнайте, сколько будет стоить приобретение полной версии продукта;
  • совместимости со сторонним программным обеспечением - при решении поменять программное обеспечение необходимо выяснить, поддерживают ли другие программы ваш интерфейс;
  • поддержки программного обеспечения для Mac OS - некоторые интерфейсы можно использовать с Mac OS (потребуется купить дополнительные программы для систем домашней автоматизации), но некоторые работают только под управлением Microsoft Windows.
