При планировании проекта домашней автоматизации не пропустите свой большой двор. Система Х10 сделает территорию около дома защищенной и красивой ночью, а любимую ванну или душевую еще более удобными в использовании, чем когда-либо, поможет при работе в гараже. Далее вы узнаете, как вывести Х10 на улицу.

Подключаем наружное освещение к системе Х10

Наружное освещение делает дом более защищенным и красивым по ночам. Хотите, чтобы освещение включалось автоматически с наступлением темноты? Хотите сами контролировать этот магический момент? Во всем этом поможет система Х10. Можно использовать систему Х10 для управления освещением на крыльце, прожекторами, освещением заднего двора и гаражным освещением, и неважно, что они используют для работы - выключатель или обычную розетку.

Управляем освещением на крыльце с помощью системы Х10

Прежде чем приступить к установке выключателей Х10 для управления освещением на крыльце, уделите немного времени решению следующих вопросов:

  • сколько осветительных приборов имеется на переднем и заднем крыльце вашего дома? - если для управления освещением на крыльце вы будете использовать лампы накаливания и компьютер с интерфейсным модулем Х10, то простого выключателя достаточно. Однако если вы не планируете использовать компьютер, но хотите иметь расширенные функции, то продумайте вариант установки выключателей с регулятором яркости, способных запоминать сценарии. В начале вечера можно включить лампы на малой яркости, а на ночь - на полную яркость. Еще вы сможете автоматически уменьшать яркость освещения постепенно, сохраняя сценарии в памяти выключателя и запускать их командой с определенным адресом X10;
  • как вы хотите управлять осветительными приборами на крыльце: как группой или по отдельности? - если вы хотите управлять лампами на крыльце как группой, можно присвоить им одинаковые адреса (код группы и код устройства); можно присвоить им код группы, отличающийся от кодов, использующихся другими устройствами X10, и уникальный код устройства для каждой из них и в дальнейшем использовать команду All Lights On; также можно присвоить им любой необходимый вам адрес и управлять ими с помощью компьютера;
  • могут ли лампы на крыльце включаться более чем одним выключателем в доме, например, выключателем в прихожей или выключателем в гостиной? - если да, то это значит, что освещение на крыльце подключено к трехсторонней системе, и вы должны использовать проходные выключатели, совместимые с этой системой освещения;
  • какой тип освещения у вас на крыльце? - если освещение крыльца осуществляется не лампами накаливания, то необходимо вместо стандартных выключателей (которые предназначены для ламп накаливания) X10 использовать выключатели, предназначенные для электроприборов (которые также называются релейными выключателями).

Программируем и управляем освещением вашего крыльца

В зависимости от того, какие лампы и выключатели вы установите и какие контроллеры используете, выберите один из следующих вариантов управления:

  • интерактивное или распланированное по времени включение и выключение ламп;
  • сценарии;
  • случайный характер включения и выключения света.

В табл. 8.1 представлен список эффектов и контроллеров, поддерживающих эти эффекты. Помните, что эффект изменения яркости возможен только для ламп накаливания.

Таблица 8.1. Контроллеры и различные эффекты освещения

Эффект Компьютерный контроллер Mini Timer Maxi Controller Пульт дистанционного управления Фотодетектор
Включение света на закате Да Нет Нет Нет Да
Постепенное увеличение яркости при заходе солнца Да Нет Нет Нет Да
Запуск одного предварительно заданного сценария Да 1 Да 1 1
Запуск нескольких предварительно заданных сценариев Да 1 Да 1 Нет
Постепенное увеличение яркости в заданное время Да 1 Нет Нет 1
Постепенное уменьшение яркости в заданное время Да 1 Нет Нет Нет
Включение и выключение случайным образом Да Да Нет Нет Нет

1 - требуется выключатель, запоминающий сцены

Управляем освещением веранды, бассейна и беседки с помощью системы Х10

Система Х10 также может использоваться для управления освещением веранды, бассейна и беседки. В зависимости от использующейся технологии освещения, вам, возможно, придется вместо стандартных выключателей использовать релейные выключатели для электроприборов (которые поддерживают люминесцентное, низковольтное и другие типы освещения). Последующая информация поможет вам выбрать выключатели, подходящие для вашего типа наружного освещения и его технических требований.

Убедитесь, что вы подключаетесь к нужной электрической цепи

Если у вас отдельная линия электроснабжения для гаража, то, возможно, освещение веранды, бассейна и беседки тоже подключены к ней, а не к линии электроснабжения дома. Возможно потребуется установить в гараже беспроводной трансивер или настольный контроллер для управления наружным освещением, ведь скорее всего вы не сможете использовать контроллеры Х10, установленные в доме. Если гараж подключен к отдельной фазе линии электроснабжения вашего дома, то используйте активный соединитель/повторитель фаз.

Выключатели для ламп накаливания

Если для освещения крыльца и другого наружного освещения используются лампы накаливания, можно использовать стандартный двухпроводной выключатель, такой как Х10 WS467. При использовании этого выключателя яркость освещения может регулироваться с помощью контроллера или трансивера Х10. В некоторых двухпроводных выключателях, например WS12A от компании Х10, Smarthorne SwitchLinc RX Plus Dimmer и RX PLC Dimmer, есть встроенные элементы для ручной регулировки яркости.

Так много выключателей и так мало времени

Посетите страничку Х10 Smart Switches на сайте компании Smarthorne - www.smarthome.com/x10_smart_switches1.html, - чтобы сравнить возможности различных Х10-совместимых выключателей как для ламп накаливания, так и для других типов ламп, от таких производителей, как Х10, Smarthorne, Leviton и HomePro.

Если вы хотите уменьшать яркость ламп накаливания на крыльце до предварительно заданных уровней, не используя компьютер с интерфейсным модулем Х10, то необходимо установить выключатель, который может сохранять в памяти сценарии освещения (например, двухпроводной SwitchLinc Plus и SwitchLinc с регулятором яркости и двухсторонней связью, или выключатели HomeРго). Каждая сцена уже включает в себя предварительно заданный уровень яркости, а вы также можете запрограммировать в память выключателя скорость линейного изменения сигнала (скорость, с которой будет уменьшаться или увеличиваться яркость лампы).


Рис. 8.1. Схема стандартной установки выключателя Smarthome и вспомогательных выключателей для управления освещением на крыльце


Рис. 8.2. Схема стандартной установки трехстороннего выключателя Х10 и вспомогательного выключателя для управления освещением на крыльце

Если освещение крыльца может быть включено с помощью двух и более выключателей, нужно установить трехсторонний Х10-совместимый выключатель в том месте, где установлен главный выключатель, и вспомогательные (подчиненные) выключатели в других местах, как показано на рис. 8.1 и 8.2. Используйте рис. 8.1 в качестве основного руководства для установки выключателя Smarthome и подобных ему трехсторонних выключателей с нулевым проводом. Используйте рис. 8.2 в качестве руководства для установки выключателей Х10 и других подобных им трехсторонних выключателей без нулевого провода. Обязательно следуйте инструкциям, которые идут в комплекте с выключателями.

Выключатели для других типов ламп

Если на вашем крыльце или в другом месте снаружи дома используются еще какие-нибудь типы ламп, следует установить трехпроводной выключатель, предназначенный для работы со всеми лампами и бытовыми электроприборами, например Leviton DHC #6291, Х10 XPS3, HomePro RD-210 и Smarthome Switch-Line Relay.

Устанавливаем светочувствительные датчики для управления наружным освещением

Несмотря на то что можно управлять освещением на крыльце с помощью компьютера и специальной программы или использовать Mini Timer, еще можно установить светочувствительный датчик для управления освещением крыльца, заднего двора или бассейна. Этот тип датчика включает свет в зависимости от фактических условий освещенности, например облачности или солнечного затмения, вместо использования заранее вычисленного времени восхода и захода солнца, как это происходит при компьютерном управлении, или в определенное время, как это делает Mini Timer. Если на переднем и заднем крыльце становится темно и светло в разное время дня, можно использовать два светочувствительных датчика (по одному для каждого крыльца) для индивидуального управления освещением. Некоторые такие датчики являются отдельными устройствами, в то время как другие представляют собой мини-контроллер с фотоэлементом.

Устанавливаем и используем встраиваемый фотодетектор

Фотодетектор Leviton #6308
Рис. 8.3. Фотодетектор Leviton #6308

Отдельный фотодетектор, такой как Leviton #6308 (рис. 8.3), позволяет управлять группой до четырех ламп на крыльце или где-то еще, использующих одинаковый код группы. Этот тип датчика должен быть установлен в имеющуюся или подогнанную под размеры круглую электрическую распределительную коробку. Следует установить датчик в том месте, куда не падает прямой солнечный свет, чтобы сенсор не ошибался при работе.

При настройке датчика следуйте данным директивам:

  • если вы хотите, чтобы датчик управлял и другими лампами, используйте тот же код группы, который используют модули, подключенные к этим лампам;
  • код устройства, выбранный вами для датчика, используется в качестве начальной точки для кодов других осветительных приборов, которыми он будет управлять. По умолчанию сенсор управляет следующими четырьмя кодами устройств, которые используют одинаковый код группы. Например, если код датчика 4, то он будет управлять кодами устройств 5-8. Переключатель 1 соответствует коду устройства 5 (4+1 = 5), переключатель 2 соответствует коду устройства 6 (4 + 2 = 6) и так далее;
  • чтобы датчик не смог управлять определенным кодом устройства из этой последовательности, установите переключатель для этого кода в положение Off. Например, если код датчика 4, а код 6 используется модулем, которым вы не хотите управлять, переведите переключатель 2 в положение Off;
  • используйте переключатель Delay (Время задержки), чтобы установить, на какое время датчик должен включать свет или модули. Максимально возможное значение равно 7,5 часам. Выберите 0, чтобы датчик действовал в зависимости от условий освещенности (в частности для ночного освещения);
  • используйте ползунковый переключатель Dark/Dusk, чтобы регулировать чувствительность датчика. Если вы хотите, чтобы свет включался до того, как станет совсем темно, переведите переключатель на Dusk. Когда переключатель установлен на Dark, датчик не включит свет, пока не станет совсем темно.

Если у вас нет распределительной коробки в месте установки датчика, ее нужно установить и подвести к ней фазу и ноль из имеющейся или новой электрической цепи. Учтите, что этот датчик подключается к обычной сети переменного тока и при установке необходимо соблюдать следующие меры безопасности:

  • отключите питание цепи, в которой установлен выключатель, с которым работаете;
  • пометьте выключенный рубильник надписью «Не включать», чтобы никто не включил его, пока вы занимаетесь выключателем;
  • воспользуйтесь отверткой-пробником для подтверждения того, что в распределительной коробке нет напряжения.

Если вы не привыкли работать с электричеством, то попросите друга, который разбирается в электротехнике, помочь или вызовите электрика, чтобы он установил этот датчик.

Устанавливаем и используем контроллер с фотоэлементом

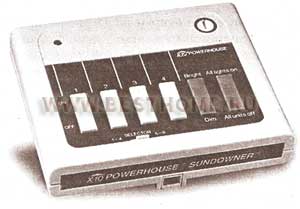

Рис. 8.4. Х10 SD533 Sundowner. Фотография предоставлена Х10 Wireless Technology, Inc.

Устройство X10 SD533 Sundowner (рис. 8.4) сочетает в себе настольный мини-контроллер (функции Dim, Bright, All Lights On, All Units Off) и фотодетектор, который может включать свет с наступлением сумерек. Следовательно, реально использовать его для двух целей (и как контроллер, и как светочувствительный датчик), особенно если можно поместить контроллер в том месте, где он сможет следить за степенью освещенности снаружи дома.

Фотоэлемент расположен на передней части контроллера. Переключатель на верхней части контроллера предназначен для выбора кодов устройств (1-4 или 5-8); как и другие мини-контроллеры, этот прибор не может управлять кодами 9-16. Переключатель House Code расположен в верхнем правом углу, а регулятор чувствительности (LIGHT->DARK) и переключатели In/Out для управления осветительными приборами с помощью фотоэлемента, расположены с обратной стороны прибора.

Фотоэлемент в Sundowner автоматически включает лампы или другие модули, настроенные на одинаковый код группы и коды устройств 1-4 или 5-8, когда определяет, что уже достаточно темно; вы можете задавать, какие коды устройств будут управляться фотоэлементом, с помощью переключателей In/Out с обратной стороны на приборе. Обязательно убедитесь, что эти коды устройств используются только для ламп, которые будут управляться с помощью контроллера Sundowner. Если Sundowner включает свет, когда на улице еще светло, отрегулируйте чувствительность фотоэлемента в сторону положения LIGHT; если Sundowner включает свет уже после наступления темноты, то в сторону DARK. Расположите Sundowner так, чтобы его фотоэлемент не был обращен к тем осветительным приборам, которыми он управляет.

Используем Х10 в гараже

Существует множество способов использования Х10 в гараже. Кроме управления встроенными или подключенными к розетке лампами, можно использовать Х10, чтобы:

  • включать свет в доме, когда открываются двери гаража;
  • препятствовать несанкционированному использованию розеток;
  • блокировать механизм открывания дверей гаража; подключите механизм открывания дверей к модулю для электроприборов и отключайте модуль на время отъезда.

Управляем гаражным освещением с помощью Х10

Если в вашем гараже встроенные осветительные приборы, то для управления ими используйте соответствующий тип выключателей Х10:

  • выключатели для освещения лампами накаливания, такого как подсветка перед въездом в гараж. Вернитесь к разделу «Выключатели для ламп накаливания» и посмотрите, какие есть варианты;
  • релейные выключатели для освещения от других типов ламп. Вернитесь к разделу «Выключатели для других типов ламп» и посмотрите, какие есть варианты.

Для управления переносными люминесцентными лампами на рабочем столе или верстаке вы можете использовать:

  • съемные трехконтактные (заземленные) модули для электроприборов, такие как Х10 АМ466 (рис. 8.5) или Smarthome ApplianceLinc 2002SHL или 2002STW (рис. 8.6);
  • Х10 и Х10-совместимые розетки.


Рис. 8.5. Модуль для электроприборов Х10 АМ466 работает с электроприборами, трехконтактными (заземленными) или двухконтактными вилками, люминесцентными лампами и электроинструментами, чей максимальный ток не превышает 15 А


Рис. 8.6. Модули Smarthome ApplianceLinc 2002STW и 2002SLH имеют переходной разъем, который не управляется системой X10

Модули для электроприборов можно также использовать и для ламп накаливания, если вам не нужно регулировать их яркость. Модуль серии Smarthome ApplianceLinc 2002, показанный на рис. 8.6 имеет переходной (транзитный) разъем, который не управляется Х10. Этот тип модуля можно использовать для предоставления постоянного питания (типа зарядного устройства) и в то же время обеспечивать Х10-совместимое управление для люминесцентной лампы или переносного электрооборудования, чей максимальный ток не превышает 15 А. Модуль 2002SHL является модулем с односторонней связью, а модуль 2002STW работает с двухсторонней связью и может сохранять в памяти сценарии.

В гараже всем «властвуют» заземленные модули

Несмотря на то что для большинства электроприборов в доме требуются обычные двухконтактные розетки, большое количество электроинструмента и другого силового оборудования, использующегося в гараже, требуют наличия трехконтактных (заземленных) электрических розеток. Модули с трехконтактными разъемами стоят чуть дороже двухконтактных розеток, зато вы всегда сможете подключить электроприбор или лампу с двухконтактной вилкой к модулю с трехконтактным разъемом.

Управляем гаражными розетками с помощью системы Х10

Если ваш гараж является еще и мастерской, используйте Х10, чтобы обезопасить его путем предотвращения ручного управления устройствами, подключенными к модулям или розеткам Х10. По умолчанию большинство модулей Х10 допускают ручное управление лампами или электроприборами. Это означает, что для включения лампы или электроприбора можно использовать выключатель, расположенный на самом устройстве, даже если оно подключено к модулю Х10. Чтобы запретить это, подключите приборы к модулю или розетке, которые не позволяют управлять устройством вручную. Они работают, только когда получают от контроллера Х10 или Х10-совместимого контроллера команду On.

Модули и розетки в вашем гараже должны быть настроены на код группы, отличающийся от кода группы, который используется розетками и модулями в доме. Чтобы контролировать работу розеток, используйте переносной настольный контроллер, его при необходимости всегда можно отключить и убрать. Помните, что всегда можно держать выключенной лампу или какое-либо другое устройство, подключенное к модулю или розетке, не допускающей ручного управления с помощью собственного выключателя устройства.


Рис. 8.7. X10-совместимая розетка Leviton #6280 может управлять другими розетками, подключенными к тому же нагрузочному проводу (синему), что и данная розетка

Модули для электроприборов Smarthome, показанные на рис. 8.6, могут быть настроены так, чтобы запретить ручное управление. Эти модули программируются с помощью настольного контроллера или пульта дистанционного управления Х10. Например, чтобы запрограммировать данный тип модуля на использование адреса В1 с разрешенным ручным управлением, отправьте команду В1 ON. Чтобы запрограммировать данный тип модуля на использование адреса В1 с запрещенным ручным управлением, отправьте команду Bl OFF. Если вы предпочитаете встроенное решение в качестве замены для имеющейся розетки, используйте 15-амперную двойную розетку Leviton #6280, изображенную на рис. 8.7 или 20-амперную одиночную розетку Leviton #6926. По сравнению со съемным модулем, эти розетки имеют два преимущества:

  • посторонний не сможет отключить модуль, встроенный в стену;
  • розетка может использоваться для управления другими розетками, подключенными к тому же нагрузочному проводу (синему), что и данная розетка.
