Используем Х10 со встроенными осветительными приборами

Система Х10 может быть использована для управления встроенными осветительными приборами, а также настольными лампами и торшерами. Существует три подхода к организации управления встроенными осветительными приборами с помощью X10:

  • использовать модуль, ввинчивающийся в патрон лампы;
  • заменить обычный выключатель Х10-совместимым выключателем;
  • установить реле в электрической цепи между самим осветительным прибором и электропроводкой.

Что из вышеизложенного для вас более удобно и как все это устанавливается? Эти вопросы обсуждаются далее.

Устанавливаем и используем ввинчивающиеся Х10-модули управления лампами накаливания


Рис. 4.8. Модифицируем лампу с помощью ввинчивающегося модуля управления лампами накаливания

Ввинчивающийся модуль управления лампами накаливания будет хорошим выбором для одноламповых светильников, если под абажуром есть достаточно места, чтобы он скрывал лампу с вкрученным в цоколь модулем. Как ясно из рис. 4.8, ввинчивающийся модуль увеличивает общую высоту прибора. Большинство ввинчивающихся модулей X10 для управления лампами накаливания поддерживают функцию регулировки яркости с помощью дистанционного управления, как и в случае с обычными модулями, включаемыми в розетку. Однако некоторые низкопрофильные ввинчивающиеся модули управления лампами не поддерживают данную функцию.

Если вы хотите управлять встроенным осветительным прибором с помощью Х10, но в нем недостаточно места для использования полноразмерного ввинчивающегося модуля Х10, то может подойти низкопрофильный модуль. Может быть, вы не получите возможности уменьшать яркость света, но если лампа используется рядом с входной дверью или в коридоре, то, возможно, функция изменения яркости будет не очень нужна.

Ввинчивающийся модуль X10 также прекрасно подойдет для торшеров и настольных ламп, если вы не хотите использовать модули, подключающиеся к розетке. На некоторых ввинчивающихся модулях используются переключатели кода группы и кода устройств, но на других, например Х10 Socket Rocket и Black & Decker freeware Bulb Receiver, коды групп и коды устройств, передаваемые пультом дистанционного управления или настольным контроллером, хранятся в памяти устройства. Для получения подробной информации прочтите документацию к ввинчивающемуся модулю.

Устанавливаем и используем выключатели Х10


Рис. 4.9. Проверяем наличие напряжения на выключателе с помощью датчика напряжения

Если вы хотите управлять встроенным освещением с помощью Х10, но ввинчивающийся модуль не подходит, требуется поменять обычные выключатели на выключатели X10. Вам не нужно будет переделывать электропроводку в доме, но потребуется осознание того, что такое электричество, чем оно опасно и как работают электрические выключатели.

Подготовка к установке

Вы можете установить простой двухпроводной двухпозиционный (вкл./выкл.) переключатель (Х10 или Х10-совместимый) вместо любого обычного выключателя, предназначенного для ламп накаливания.

Помните, что в выключателях такое же напряжение, что и в розетках, - 220 В. Оно может убить вас, поэтому обязательно требуется соблюдать меры предосторожности. При замене выключателя нужно:

  • отключить питание цепи, в которую входит выключатель, с которым вы работаете;
  • повесить на выключенный рубильник табличку «не включать», чтобы гарантировать то, что никто его не включит, пока вы будете заниматься заменой выключателя;
  • проверить провода выключателя с помощью датчика напряжения, убедившись в том, что питание отключено (рис. 4.9).

Если вы не чувствуете уверенности в работе с электричеством, то попросите друга, который разбирается в электропроводке, или наймите электрика для установки выключателей. Несмотря на то что выключатель не содержит в себе реостат, вы сможете регулировать силу света с помощью настольного контроллера, беспроводного пульта управления или компьютера.

Если нужно заменить выключатель, который управляет люминесцентными, низковольтными лампами или электроприборами, вам нужно использовать трехпроводной выключатель, предназначенный для электробытовых приборов.

Для использования Х10-совместимого выключателя в качестве регулятора освещенности необходимо узнать, есть ли в вашей домашней электропроводке нулевой провод. Если нет, то нужно покупать выключатели с возможностью регулирования яркости ламп, которые не требуют наличия нулевого (нейтрального) провода, например Х10 WS12A или Smarthome LampLinc RX.

Проверьте вашу электропроводку и лампу, прежде чем купить выключатель

Если выключатель, который вы меняете, использует нулевой (белый) провод, убедитесь, что покупаете выключатель, который поддерживает работу с этим проводом и тип лампы, управляемый старым выключателем. Если вы заменяете выключатель, который управляет люминесцентными лампами, потребуется использовать выключатель, предназначенный для работы с люминесцентными лампами (подробности установки изложены на следующих страницах). Для некоторых выключателей с регулировкой яркости и двухсторонней связью, а также возможностью работы со сценариями освещения необходим нулевой (белый) провод, поэтому при установке этого типа выключателя, убедитесь, что в стенной коробке имеется нулевой провод, даже если он не используется текущим выключателем.

Сравнение выключателей и консультации по покупкам

Посетите некоторые Web-сайты, чтобы посмотреть полезные сравнения Х10 и Х10-совместимых выключателей: ActiveHome Professional, страница, касающаяся выключателей Х10 - www.activehomepro.com/switches.html, X10 Smart Switches компании Smarthome: часть 1 - www.smarthome.com/x10_smart_switches1.html (зайдите на www.smarthome.com/x10_smart_switches2.html, чтобы посмотреть их возможности).

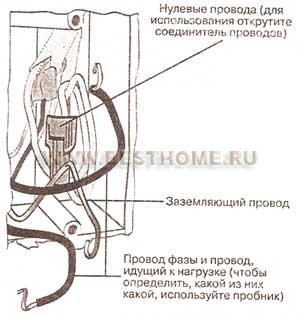

Рис. 4.10. Стандартная распределительная коробка, в которой есть провод фазы и провод, идущий к нагрузке, а также нулевой (нейтральный) и заземляющий провод

На рис. 4.10 показана схема электропроводки стандартной распределительной коробки выключателя с нулевым (нейтральным) проводом, он, как правило, белого цвета. Если не проверить электропроводку, чтобы определить, какой провод находится под напряжением, можно получить травму током, вплоть до летального исхода, при замене выключателя. Чтобы определить, какой из проводов, идущих к выключателю, находится под напряжением, воспользуйтесь тестером или отверткой-пробником, как было показано ранее.

Выбираем выключатель, подходящий именно вам

Если вы решили, что выключатели Х10 (или Х10-совместимые) лучше всего подходят для автоматизации вашего домашнего освещения, можно выбирать из выключателей с множеством особенностей, а именно:

  • возможность регулировать яркость освещения как непосредственно выключателем, так и пультом дистанционного управления Х10;
  • поддержка ламп накаливания большой мощности, люминесцентных ламп или ламп, объединенных с потолочными вентиляторами;
  • различные максимально допустимые мощности;
  • управление с односторонней или двухсторонней связью;
  • поддержка трех и более выключателей для одного осветительного прибора;
  • предварительно задаваемые уровни яркости;
  • настраиваемое плавное включение (постепенное увеличение яркости осветительного прибора);
  • поддержка сценариев;
  • настраиваемые скорости уменьшения яркости;
  • установка кода устройства и кода группы с помощью пульта дистанционного управления.

При установке выключателей X10 вместо проходного выключателя (два и более выключателей управляют одним и тем же источником света) необходимо приобрести:

  • один главный выключатель; используйте этот выключатель в той распределительной коробке, куда подается электричество на источник света;
  • подчиненный (вспомогательный) выключатель для каждого дополнительного выключателя, управляющего тем же источником света.

Всегда покупайте главный и подчиненный выключатели, которые предназначены для совместной работы.

Не забудьте про декоративную панель

Для кнопочных выключателей, например выключателя Х10, который упоминается здесь, используется стандартная пластина для тумблерных выключателей. Однако у многих Х10-совместимых настенных выключателей, в частности, производства компаний Leviton и Smarthome (SwitchLinc), вместо классического тумблера используется тумблерный выключатель с плоскими кнопками-пластинами. Поэтому вы не сможете повторно использовать уже имеющуюся декоративную пластину. Однако при установке выключателя Smarthome SwitchLinc, Leviton или другого выключателя, для которого используется декоративная пластина типа Leviton Decora, можно купить такую пластину во многих магазинах, специализирующихся на товарах для дома, например Home Depot (www.homedepot.com). Тем не менее, учтите, что в этих магазинах скорее всего придется вместо одной пластины купить сразу несколько.

Готовимся снимать старый выключатель


Рис. 4.11. Выключаем электропитание перед заменой выключателя


Рис. 4.12. Снимаем настенную пластину и выключатель

Прежде чем вы сможете установить выключатель Х10 (X10 совместимый), нужно снять старый. Действуйте следующим образом:

  1. Отключите питание выключателя, выключив соответствующий рубильник или вывернув соответствующую пробку в распределительном щитке (рис. 4.11).
  2. Снимите декоративную пластину выключателя.
  3. Выкрутите винты, крепящие выключатель (рис. 4.12).

Если вы устанавливаете выключатель, который использует нулевой (нейтральный) провод, (например, выключатель, способный запоминать команды включения различных сценариев освещения, поддерживающий двухсторонний режим работы или работающий с люминесцентными лампами), то просто необходимо определить, какой провод является фазой (ток течет постоянно), а какой - нагрузочным проводом (ток течет только когда переключатель находится в положении «включено»). Даже если вы устанавливаете двухпроводной выключатель, многие производители советуют выполнить эту процедуру для наиболее надежной работы.

Можно ли менять фазу и нагрузку при подключении? Нет - так правильнее и надежнее

Мнения экспертов по поводу того, надо ли определять провод фазы и нагрузки при установке двухпроводных выключателей, были противоречивыми. Как видите, есть мнение, что правильнее будет посоветовать вам определять эти провода при любой установке выключателей. Это может показаться излишним беспокойством, но вот на то видимые причины:

  • возможно, рано или поздно вы соберетесь установить трехпроводной выключатель. Чтобы правильно установить этот тип выключателя, потребуется определить, какой провод является фазой, а какой - нагрузкой;
  • если вы неправильно установите трехпроводной выключатель, то он будет неправильно работать и может создать пожароопасную ситуацию;
  • если вы еще не привыкли находить фазу и нагрузку, то существует вероятность того, что вы забудете сделать это, когда в первый раз будете устанавливать трехпроводной выключатель.

Таково мнение автора - Марка Эдварда Сопера. Имеет смысл быть последовательным при установке. Если вы будете находить фазу и нагрузку при каждой установке выключателя, то не забудете сделать это, когда от этого будет зависеть правильная работа выключателя и ваша безопасность.

Находим фазу и нагрузку

Чтобы выполнить эту задачу, действуйте согласно следующей инструкции:

  1. Убедитесь, что выключатель находится в положении «Выключено».
  2. Заново включите подачу электроэнергии в цепь выключателя.
  3. Воспользуйтесь тестером или отверткой-пробником, чтобы определить, по какому проводу ток течет, а по какому нет.
  4. Отключите питание, после того как запишите, какой провод - фаза, а какой - нагрузка.

Тестер (или отвертка-пробник) может обнаруживать переменное напряжение на расстоянии до нескольких сантиметров от провода, по которому течет переменный ток, или устройства, подключенного и работающего на данный момент от сети переменного тока. Чтобы увидеть показания прибора, необязательно дотрагиваться датчиком до провода; просто нажмите кнопку на измерительном приборе. Индикатор на приборе будет непрерывно светиться при наличии переменного тока или мигнет и останется выключенным, если тока нет.


Рис. 4.13. Определяем, какой провод находится под напряжением


Рис. 4.14. Отсоединяем фазу и нагрузку от старого выключателя

Устанавливаем двухпроводной настенный выключатель X10

У стандартных двухпроводных выключателей есть черный и синий провод. При установке нового выключателя черный провод подключается к фазе, а синий провод к нагрузке. Такой тип выключателя показан на рис. 4.13. Чтобы закончить установку:

  1. Убедитесь, что электричество на распределительном щите отключено.
  2. Отсоедините провода от выключателя (как показано на рис. 4.14).
  3. Если на выключателе Х10 используются переключатели кода группы и кода устройств, установите их в требуемое положение (рис. 4.15). На некоторых выключателях вам придется снять тумблер, чтобы получить доступ к переключателям кодов.
  4. Соедините черный провод выключателя с фазой распределительной коробки. Скрутите провода вместе и воспользуйтесь гайкой для проводов с защитным соединительным колпачком, чтобы соединить провода друг с другом.
  5. Соедините синий провод выключателя с нагрузочным проводом распределительной коробки. Скрутите провода вместе и воспользуйтесь защитным соединительным колпачком, чтобы соединить провода друг с другом.
  6. Уберите заземляющий провод (если он есть) обратно в распределительную коробку. Для данного типа выключателя заземляющий провод не нужен.


Рис. 4.15. Выключатель X10 без функции регулировки яркости, использующий переключатели кода группы и кода устройства


Рис. 4.16. Подключаем выключатель к домашней электропроводке


Рис. 4.17. Настенный выключатель Х10 после закрепления в стене (слева) и после установки декоративной пластины (справа)

На рис. 4.16 показано, как выглядит выключатель после подключения к домашней электропроводке. На рис. 4.17 показан стандартный выключатель X10 без функции регулировки яркости после установки.

Устанавливаем выключатель с регулятором яркости от компании Smarthome

Как вы, наверное, помните, в продаже имеется довольно много различных типов и моделей Х10-совместимых настенных выключателей. Когда я (автор излагаемого в этом разделе материала) начал автоматизировать освещение у себя дома, для освещения на крыльце я использовал двухпроводной выключатель Х10, показанный в предыдущем разделе, но в своей комнате я захотел использовать выключатель со встроенным регулятором яркости, двухсторонней связью и возможностью запоминать сценарии освещения. Я выбрал выключатель Smarthome 2380. Он использует нейтральный провод и имеет встроенный заземляющий провод и дополнительный провод для поддержки проходных выключателей (для управления одним источником света из разных мест). Вследствие этого устанавливается такой выключатель сложнее, чем двухпроводной. Из данного раздела вы узнаете, как это делается.

Чтобы установить Smarthome 2380 или похожие типы выключателей, действуйте согласно данным инструкциям:

  1. Удостоверьтесь, что вы выключили рубильник в распределительном щите, от которого ток идет в цепь выключателя.
  2. Вы обязательно должны заранее определить и запомнить, какой провод под напряжением (фаза), а какой нет (нагрузка).
  3. Отсоедините провода от старого выключателя.
  4. Соедините черный провод нового выключателя с фазой при помощи защитного соединительного колпачка.
  5. Соедините красный провод нового выключателя с проводом, идущим к нагрузке, при помощи защитного соединительного колпачка.
  6. Снимите защитный колпачок с нулевого (нейтрального) провода внутри распределительной коробки и соедините с помощью этого же колпачка белый провод нового выключателя с нулевым (нейтральным) проводом в распределительной коробке.
  7. Соедините заземляющий провод нового выключателя с оголенным медным заземляющим проводом в распределительной коробке. Если у нового выключателя нет заземляющего провода, то затолкайте заземляющий провод обратно в распределительную коробку.
  8. Если у нового выключателя есть дополнительный провод, но у вас нет дополнительных выключателей, которые можно подключить к нему, наденьте на провод защитный колпачок.


Рис. 4.18. Подключаем выключатель Smarthome 2380 к проводам распределительной коробки


Рис. 4.19. Программируем настенный выключатель Smarthome 2380 с помощью настольного контроллера

На рис. 4.18 показано, как выглядит выключатель Smarthome 2380 после того, как он был подключен к проводам распределительной коробки.

После того как вы подключите выключатель к соответствующим проводам, для окончания процесса установки:

  1. Затолкайте провода обратно в распределительную коробку.
  2. Закрепите выключатель в распределительной коробке с помощью крепежных винтов.
  3. Если на выключателе используются переключатели кода группы и кода устройства, то установите их в требуемое положение.
  4. Подайте электричество на выключатель.
  5. Если для установки кода группы и кода устройства выключателя используется настольный контроллер, то установите коды с помощью него. Для установки кода группы и кода устройства на выключателе Smarthome 2380 нажмите и удерживайте кнопку Set в течение трех секунд, а затем воспользуйтесь настольным контроллером, чтобы отправить требуемый код группы и код устройства (согласно рис. 4.19). В случае использования других выключателей смотрите прилагающиеся к ним инструкции. Обязательно запишите код группы и код устройства, который вы присвоили установленному устройству.
  6. Проверьте выключатель. Если он может регулировать яркость ламп, то опробуйте эту функцию.
  7. Используйте пульт дистанционного управления или настольный контроллер, чтобы включить и выключить свет, а также регулировать яркость.
  8. Установите декоративную пластину. Если вы заменили обычный тумблерный выключатель выключателем с плоскими тумблером, например Switch-Line 2380, то вам нужно приобрести подходящую декоративную пластину типа Decora.

Для получения дополнительной информации смотрите инструкции к вашему выключателю.

Помощь в Интернете

На сайте компании Smarthome есть схемы для простых двух- и трехпроводных выключателей на www.smarthome.com/x10_smart_switches4.html и для проходных (трехканальных) выключателей на www.smarthome.com/x10_smart_switches3.html.
