Стратегия добавления домашним технологиям новых возможностей

Очень просто оказаться в глупой ситуации, накупив груду оборудования и не зная, что с ним делать, или - еще хуже - вся эта груда окажется далеко не самым лучшим для вашего дома выбором. Этот подраздел поможет обуздать энтузиазм, показав, как спланировать проекты автоматизации и их бюджет, и разъяснит, с чего следует начать.

Определяем бюджет вашей системы домашней автоматизации

Бюджет является важной частью любого проекта, и подсчитать затраты будет гораздо легче в хорошо знакомой сфере деятельности. Например, если вы являетесь опытным столяром, то спланировать бюджет нового шкафа или стола не составит труда. Однако если вы новичок в бытовой автоматизации (скорее всего, так и есть на самом деле), то расчеты окажутся более сложной задачей. Для достижения максимального результата я предлагаю следующую стратегию бюджета вашей будущей системы:

  1. Решите, что вы хотите автоматизировать.
  2. Определитесь с тем, сколько денег хотите потратить.
  3. Решите, каким образом хотите управлять системой автоматизации.
  4. Решите, какие возможности должны присутствовать в системе обязательно, а какие возможности вы бы хотели иметь и какие возможности не имеют для вас значения.
  5. Постарайтесь найти многофункциональные компоненты, позволяющие выполнять больше одной задачи, на тот случай, если ваши запросы через какое-то время изменятся.
  6. Учтите все дополнительные устройства и аксессуары, которые помогут сделать всю работу правильно.
  7. Не забудьте предусмотреть в бюджете время, необходимое для каждой задачи. Несмотря на то что некоторые устройства X10 просты в установке, поскольку их всего-навсего нужно включить в розетку, для некоторых устройств необходимо будет заменить проводку, а некоторые нужно будет запрограммировать.
  8. Если на пункт 1 данного списка вы ответите «Я хочу автоматизировать весь мой дом» или «Я хочу автоматизировать мою жизнь», то разделите проект на части и планируйте бюджет для каждой из них.

Давайте разберем все эти шаги по порядку.

Выбираем, с чего начать

Автоматизация всего дома - большой проект. Очень легко растеряться от осознания объема задач по управлению освещением, установке охранных устройств, элементов управления системами ОВК. Так что начните воплощать свои идеи, разделив генеральный план на части. Это можно сделать двумя способами:

  • автоматизировать комнату за комнатой;
  • выполнить позадачную автоматизацию.

Автоматизация по принципу «комната за комнатой»

Если вы решились на автоматизацию отдельной комнаты, то сначала нужно определиться, что именно автоматизировать. Ответы на этот вопрос могут включать в себя следующее:

  • освещение;
  • электробытовые приборы;
  • шторы;
  • вентиляторы;
  • средства охраны.

Список возможных предметов автоматизации даже для отдельной комнаты может быть длинным и до некоторой степени сложным, ведь автоматизация каждой из возможных задач в отдельной комнате включает в себя множество различных типов модулей X10, некоторые специализированные устройства и значительное количество расходов, а также потенциальные проблемы. Будет лучше, особенно если вы планируете реализовать весь проект своими руками и имеете ограниченный бюджет, автоматизировать отдельные задачи. Именно такой подход я использовал в своем доме.

Поэтапная автоматизация

Если вы решите выполнять поэтапную автоматизацию, то список возможных исходных пунктов должен выглядеть примерно так:

  • управление освещением;
  • управление электроприборами;
  • автоматизация системы ОВК;
  • охрана;
  • наружное освещение;
  • наружные устройства.

Списки похожи, но, фокусируясь на отдельной задаче, каждая часть вашего дома будет автоматизирована, и поэтому такой способ установки и настройки системы является более простым. Для многих новичков проект, с которого следует начать, - это автоматизация освещения. Но независимо от того, с чего вы хотите начать, нужно принять еще несколько решений.

Устройства для домашней автоматизации и цены на них

Как и в случае со многими другими подходами к модернизации дома, исходная стоимость системы X10 низкая: вы можете приобрести базовый набор оборудования для автоматизации дома менее чем за 100 долларов. Все же нельзя забывать о том, что ваш кошелек не резиновый. Если вы, к примеру, решите использовать самые последние модели реостатных выключателей с двухсторонней связью, то можно потратить сотни долларов только на возможность управления освещением в доме. Поэтому, как только определитесь, какую задачу вы хотите автоматизировать, следует решить, сколько денег вы согласны потратить на это. Прежде чем определять конкретную цену, потратьте несколько минут на ознакомление с ценами в некоторых онлайновых магазинах Х10, например x10.com (i-home.ru, tckom.ru) и Smarthome.com.

Обратите внимание на базовые наборы оборудования, отдельные компоненты и группы устройств. Если вы решили, что первым проектом будет автоматизация освещения, то лучше создать список, который выглядит примерно как табл. 3.1. Цены указаны в американских долларах.

Таблица 3.1. Диапазоны цен на стандартные проекты по автоматизации освещения на базе X10

Цена Компоненты Ограничения Усовершенствования
Менее 100 долларов Элементарная автоматизация одной комнаты (лампа, электробытовой прибор, пульт дистанционного управления) Большинство модулей не имеют обратной связи или сохранения сценариев; для больших приборов внимательно проверяйте номинальную мощность Модули с возможностью сохранения сценариев освещения, трехконтактные (с заземлением) модули, дополнительные пульты дистанционного управления
100-200 долларов Автоматизация двух ламп с обратной связью, реостатные выключатели для одной или двух ламп накаливания; таймер или Maxi Controller Для больших приборов внимательно проверяйте номинальную мощность Модуль для подключения к компьютеру и специальные программы, возможность использования сценариев освещения
более 200 долларов Освещение по заранее составленным сценариям для нескольких ламп, компьютерное управление

Структура табл. 3.2 такая же, как и у предыдущей, но эта таблица не заполнена. Используйте ее для собственной оценки выбранного решения по автоматизации дома.

Таблица 3.2. Пустой образец для проекта автоматизации освещения на базе Х10

Цена (А) Компоненты (Б) Производители (В) Ограничения (Г) Усовершенствования (Д)
...
...

Цель проекта:

Местоположение:

В колонку «А» (Диапазон цен) впишите диапазон цен для вашего проекта от меньшего значения к большему. В колонке «Б» (Компоненты) создайте список компонентов, которые понадобятся для конкретной задачи. В колонку «В» (Производители) запишите название компаний-производителей или продавцов и их контактные данные (Web-сайт, телефон). В колонку «Г» (Ограничения) впишите реальные функциональные ограничения соответствующих устройств. В колонку «Д» (Усовершенствования) впишите, какие типы устройств или какие возможности вы хотели бы получить в будущем. Почему используется колонка «Д»? Просто когда-нибудь вы можете натолкнуться на снятое с производства, кому-то не нужное или продающееся на вторичном рынке устройство, у которого есть нужные вам возможности для модернизации оборудования и которое стоит меньше, чем ваш исходный вариант выбора!

Ограничения

Если в качестве плана для проекта вы используете табл. 3.2, то учтите, что колонка «Г» (Ограничения) предназначена не для перечисления всех возможностей, которых не имеет конкретное устройство, а для указаний, которые следовало бы иметь устройству, чтобы соответствовать вашим запросам, но оно их не имеет. Например, когда я установил выключатели Х10 для управления освещением на крыльце, то выбрал недорогие выключатели, не имеющие возможности изменения яркости ламп. Хотя они и не могут изменять яркость ламп и не поддерживают другие функции, в моем случае это не являлось ограничением, поскольку все, что мне от них было нужно, - это включение и выключение света по команде. Однако для спальни я выбрал реостатные выключатели с двухсторонней связью, потому что там мне была нужна функция изменения уровня яркости и сохранения в памяти различных настроек освещения (сценариев).

Выбираем способ управления

После того как решите, чем хотите управлять и сколько денег готовы потратить, вы должны выбрать один или несколько способов управления. Первоначально X10 управлялась только с использованием электропроводки; беспроводные пульты управления, входящие во многие стартовые наборы оборудования, были выпущены позднее. В табл. 3.3 сравниваются цены и функциональные возможности некоторых стандартных контроллеров Х10; фотография этих устройств приведена на рис. 3.1.

Таблица 3.3. Возможности контроллеров Х10 и их стоимость

Тип контроллера Пример Цена ($) Возможности Ограничения Альтернатива
Проводной Mini Controller Smarthome Mini Controller 39 All Light On/All Devices Off (Включить все лампы/выключить все приборы); Dim/Bright (уменьшение/ увеличение яркости); рассчитан на 8 устройств Не может отправлять только коды группы/устройства (без последующей отправки команды) для программирования некоторых типов модулей Беспроводной пульт дистанционного управления; Maxi Controller
Стандартный беспроводной пульт дистанционного управления Контроллер Х10 Palm Pad 34 Управление 16-ю устройствами; уменьшение/увеличение яркости Не имеет функции All Light On/All Devices Off; не может отправлять макросы Maxi Controller
Проводной Maxi Controller X10 Maxi Control Console 39 Управление 16-ю устройствами; All Light On/All Devices Off; Dim/Bright; возможность отправки программирующих кодов и макросов Возможно не будет управлять всеми функциями DVD-плеера; необходим отдельный интерфейс ИК/Х10 или беспроводной трансивер X10 Более мощные обучаемые пульты управления с большими возможностями для управления DVD-проигрывателями и домашними кинотеатрами
Обучающийся пульт дистанционного управления Пульт "5 в 1" 30 Управление телевизорами, видеомагнитофонами и другими устройствами, также управление Х10 Не может посылать макросы Компьютерный интерфейсный модуль
Таймер Х10 Mini Timer 45 Управление устройствами Х10 по времени или случайным образом (режим охраны), All Light On/All Devices Off; режим ожидания Управление 10-ю устройствами по телефону (8-ю с клавиатуры); не совместим с автоответчиками и сервисами голосовой почты HAL Deluxe (речевое управление)
Телефон Телефонные контроллер X10 97 Управление системой X10 дистанционно с помощью кнопочного телефона У некоторых компьютеров нет последовательных портов USB-интерфейс со встроенной памятью и таймером
Компьютерный интерфейс CM11A 69 Управление системой X10 через последовательный порт стандарта RS-232
CM15A 50 Управление системой Х10 через USB-порт; также включает в себя трансивер всех домашних кодов

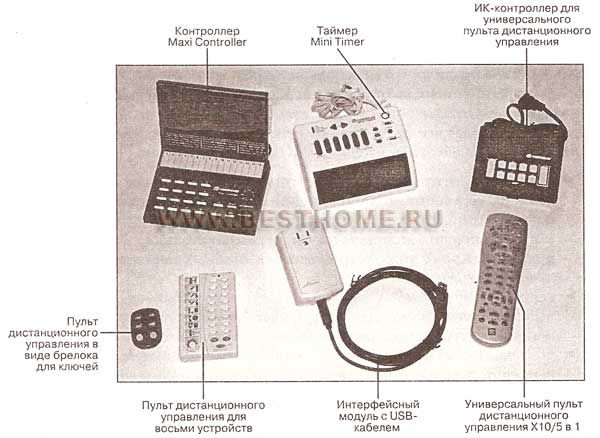

Рис. 3.1. Контроллеры Х10:
беспроводные, проводные и основанные на использовании компьютера

Если при начальном использовании Х10 вы заинтересованы только в простых устройствах, то достаточным будет использование простого проводного или беспроводного пульта управления. Однако если вам нужна более комплексная система, то следует рассмотреть более функциональные системы управления, как, например, те, что перечислены в конце табл. 3.3.

Новая жизнь для старых пультов дистанционного управления Х10

Если вы решили, что готовы к использованию более функциональных пультов дистанционного управления, то все равно можете использовать старый пульт Х10 где-нибудь в другом месте. Например, если вы установили проводной Mini Controller в домашнем офисе и можете включить весь свет, если услышите, что в дом пробрался грабитель, то ставший ненужным пульт можно использовать в машине (например, чтобы включать свет на крыльце, когда приезжаете домой, и выключать, когда уезжаете из дома).

Определяем наиболее значимые возможности

Независимо от того какую задачу автоматизации дома на базе Х10 вы хотите решить, на нее можно потратить почти любую сумму денег. Вы можете купить простой выключатель с поддержкой дистанционного изменения яркости лампы за 32 доллара, но шикарный реостатный, с возможностью сохранения сценариев, обойдется вам в сумму более 120 долларов. Всегда можно потратить больше, но надо ли? Мое личное правило: тратить больше только в том случае, если я получу от этого больше полезных возможностей. Как уже упоминалось в ранее в выноске «Ограничения», устройство низкого класса не является компромиссом, если делает все то, что вам от него нужно. В других ситуациях придется потратить больше денег, чтобы получить лучшее решение. Например:

  • если вы не хотите, чтобы любопытные гости узнали все тонкости системы X10, то вместо модулей с видимыми переключателями кодов выбирайте модули, которые программируются с помощью пульта дистанционного управления или у которых переключатели кодов закрываются крышкой. Кроме того, устройства без видимых переключателей кодов лучше смотрятся;
  • если вам нужна розетка, которую нельзя отключить кнопкой включения/выключения на лампе или электробытовом приборе, то выбирайте розетку, которая не поддерживает ручное управление;
  • если вам нужна обратная связь, чтобы знать, что модуль Х10 получил и выполнил команду (очень удобно для дистанционного управления через компьютер), то выбирайте модули с поддержкой двухсторонней связи.

Похожие примеры по выбору устройств управления будут приведены на следующих страницах. При покупке модулей и пультов управления более высокого класса можно получить больше возможностей, но нужно ли переплачивать за высококлассные модули и выключатели - решать только вам. В моей собственной системе X10 я использую смесь модулей начального, среднего и высокого уровней. Я выбираю модуль, розетку или выключатель, который подходит для конкретной ситуации.

Как выбирать универсальные компоненты

Можно сэкономить, выбрав модуль, обладающий возможностями, необходимыми для конкретной задачи, но в дальнейшем, если ваши желания изменятся, также можно потерять больше денег. Если вы относитесь к экспериментаторам, которым нравится постоянно манипулировать устройствами, то имеет смысл потратить больше денег на покупку устройств с большими возможностями.


Рис. 3.2. X10-совместимый трехконтактный (заземленный) модуль с дополнительной транзитной розеткой

Вот несколько способов обеспечить ваши проекты по автоматизации большей универсальностью без траты большого количества дополнительных средств:

  • если вы задействуете модули, подключаемые к розетке, то используйте те из них, которые могут работать от трехконтактных (заземленных) розеток (рис. 3.2). Они не намного дороже обладающих теми же функциями двухконтактных модулей, однако позволят вам управлять устройствами, которые не могут быть подключены к двухконтактным модулям;
  • если вы постоянно испытываете недостаток в электрических розетках, используйте трехконтактные модули, на которых есть транзитная внешняя розетка. Эта розетка поставляет обычное (без управляющих кодов Х10) питание для одного устройства, тогда как сам модуль X10 управляет другим устройством. На рис. 3.2 изображена трехконтактная розетка с таким разъемом;
  • если в будущем вы планируете использовать программируемые сценарии освещения, нужно приобрести контроллер, который может отсылать дополнительные коды, необходимые для программирования модулей и выключателей (например Maxi Controller, показанный на рис. 3.1), вместо контроллера начального уровня Mini Controller.

Важные и полезные аксессуары


Рис. 3.3. Стандартный датчик напряжения переменного тока

Что же действительно необходимо для реализации проекта домашней автоматизации на базе Х10? Воспользуйтесь данным контрольным списком, чтобы напомнить себе о тех предметах, которые могли забыть при создании первого проекта, и которые могут понадобиться в следующих:

  • датчик напряжения (рис. 3.3); если вы собираетесь устанавливать выключатели или розетки Х10, это устройство может спасти вашу жизнь!
  • запасные батарейки для пультов дистанционного управления; нерабочий пульт не позволит вам управлять системой Х10;
  • отвертка с плоским и крестовым наконечником; при работе с настенными розетками или выключателями вы можете столкнуться с обоими типами винтов пли шурупов.

Выбираем следующую цель

Пока кипит работа над первым проектом, возможно, вы уже задумались и над следующим. Если вы автоматизируете освещение в доме, то спросите себя: «В какой комнате автоматизация принесет наибольшую пользу?» Возможно, вы захотите взяться за автоматизацию спальни, небольшого кабинета или другой комнаты, в которой также будет удобно использовать разные комбинации освещения, после того как поработаете на более легком участке, например в гостиной или на крыльце.

Планируем время

Сколько времени вы планируете потратить на разработку и реализацию проекта автоматизации? В табл. 3.4 указано предполагаемое время, которое будет затрачено на некоторые простые проекты. Для более сложных проектов времени потребуется больше.

Таблица 3.4. Расчетное время для выполнения стандартных задач автоматизации на базе Х10

Задача Необходимое время
Установка и настройка модуля управления лампами/электроприборами (управление с помощью переключателей кода) 5-10 мин
Настройка кода группы для пульта дистанционного управления 5-10 мин
Установка, настройка и проверка выключателя освещения с поворотными переключателями кода 30-45 мин
Установка, настройка и проверка настенной розетки 30-45 мин
Настройка таймера Х10 15-45 мин

Как видно из табл. 3.4, на выполнение простых задач по автоматизации не требуется много времени. Однако если проект затрагивает замену электропроводки более чем для одной розетки или одного выключателя, не говоря уже о нескольких розетках, то на этот процесс может уйти несколько часов.
