Советы и решения по созданию «Умного дома»

Начинаем работу с системой бытовой автоматизации X10

Стандартом для сборки системы автоматизации дома своими силами фактически является стандарт X10. Более 5 млн. домов оборудованы этой системой, а различных устройств было произведено более 100 млн. - эти цифры намного превосходят любую другую технологию бытовой автоматизации. Этот подраздел познакомит вас с огромным миром домашней автоматизации и покажет, как действительно просто автоматизировать ваш дом с помощью типичного оборудования начального уровня Х10.

Чем может управлять система Х10

Несмотря на то, что Х10 очень просто устанавливается, она может использоваться для управления большинством домашних электроприборов:

внутренним и внешним освещением;
системой отопления и охлаждения (ОВК);
электроприборами всех типов;
переносными обогревателями и вентиляторами;
ванной и душем.

Устройства также могут работать с охранными системами, включающими в себя:

сигнализацию;
детекторы движения;
камеры слежения.

Использование системы автоматизации дома X10 имеет много преимуществ. Вы можете:

нажатием одной кнопки управлять освещением в любой части дома;
устанавливать различную освещенность в доме, например, когда принимаете гостей, уменьшая или увеличивая яркость ламп;
обеспечить безопасность и охрану дома внутри и снаружи с помощью камер слежения, а также детекторов движения и таймеров, которые при срабатывании будут включать свет;
включать и выключать свет и электроприборы в случайном порядке, когда вы находитесь вдали от дома, для имитации присутствия в доме жильцов;
дистанционно управлять освещением, бытовыми электроприборами и другими электрическими устройствами с помощью телефона, домашней компьютерной сети или широкополосного соединения с Интернетом.

Неважно, что вы хотите сделать - улучшить безопасность и охрану дома, меньше платить за отопление, оборудовать дом первоклассным освещением или просто добавить удобства - система автоматизации Х10 справится со всеми этими задачами.

Причины использования системы Х10

По сравнению с другими системами, X10 имеет довольно много преимуществ:

можно установить многие элементы своими руками, то есть вам не придется вызывать электрика, чтобы установить X10-устройство управления настольными лампами, торшерами или небольшими бытовыми электроприборами;
продукция Х10 стоит недорого: вы можете купить стартовый набор оборудования менее чем за 100 долларов. Цены на модули управления лампами накаливания начинаются на отметке ниже 25 долларов, а цены на модули для управления многими бытовыми электроприборами и другими устройствами также достаточно приемлемые (от 35 долларов);
Х10 является модульной системой: можно купить любой компонент системы и по необходимости докупать модули управления, когда захотите подключить к системе очередное устройство. Несмотря на то, что можно сэкономить деньги на покупке комплекта оборудования от некоторых производителей, вы также можете покупать компоненты по отдельности, чтобы создать систему, точно соответствующую вашим потребностям;
система X10 может контролироваться по времени. Можно использовать устройство «Mini Timer» для включения отдельных устройств в определенное время или случайным образом - просыпаться не от пронзительного звона будильника, а от яркого света в комнате;
системой можно управлять дистанционно. Вы можете управлять приборами Х10 с помощью телефона, установив специальный контроллер, который подключается к телефону и системе Х10. Также возможно управлять системой X10 дистанционно с помощью компьютера или, если у вас имеется широкополосное соединение, то и через Интернет;
система Х10 может программироваться. Подключив домашний компьютер к системе, можно создавать макросы, которые будут выполнять несколько действий нажатием одной кнопки.

Х10 и ваша домашняя электросеть

Система X10 использует сигналы, которые передаются через уже существующую электропроводку дома. Поэтому вы можете добавить устройство, управляемое системой Х10, в любом месте, где есть розетка переменного тока. Если гараж или мастерская подключены к той же электросети, что и дом, то возможно использовать в них ту же самую систему Х10, что вы используете в доме для включения света и другого оборудования.

Принцип работы системы Х10

В системе Х10 есть два основных компонента:

модуль, который принимает сигналы от Х10-трансивера через электропроводку и управляет устройством, подключенным к нему. На рис. 2.1 показан стандартный модуль, использующийся для управления настольными светильниками и торшерами, в которых стоят лампы накаливания. Они также могут быть вмонтированы в электропроводку (выключатели и розетки) или встроены в прибор. Из-за того, что сигналы системы Х10 передаются через электросеть переменного тока, ее иногда называют системой с управлением через ЛЭП (PLC-системой);
контроллер, который посылает сигналы модулю.

Рис. 2.1. Стандартный модуль Х10 для управления лампами накаливания, подключенный к настенной розетке

Рис. 2.2. Стандартный беспроводной трансивер Х10, подключенный к настенной розетке

Рис. 2.3. Стандартные пульты дистанционного управления для системы Х10. Маленький пульт может управлять двумя устройствами

Существует три основных типа контроллеров. Многие базовые наборы оборудования Х10 включают в себя трансивер, который подключается к розетке сети переменного тока (рис. 2.2), принимает сигналы от беспроводного пульта дистанционного управления (рис. 2.3) и отправляет команды модулям. Еще в продаже имеется несколько типов настольных контроллеров, которые подключаются напрямую к настенной розетке сети переменного тока (рис. 2.4). В системе Х10 могут использоваться оба типа контроллеров. Кроме того, можно использовать универсальный пульт дистанционного управления, который способен посылать как обычные инфракрасные, так и беспроводные сигналы стандарта Х10. Этот тип контроллера используется для управления домашними устройствами (телевизоры и др.) и передачи сигналов в системе домашней автоматизации Х10 (рис. 2.4).

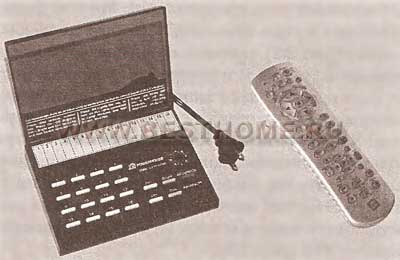

Рис. 2.4. Maxi Controller - настольный контроллер стандартаХ10 (слева) и универсальный Х10/ИК-пульт дистанционного управления (справа)

Рис. 2.5. Стандартная система бытовой автоматизации Х10, в которой используются как проводные, так и беспроводные контроллеры

Рис. 2.6. Переключатели кода устройства (сверху) и кода группы (снизу) на стандартном модуле управления лампами накаливания

На рис. 2.5 показано, как проводные и беспроводные контроллеры Х10 могут использоваться для управления модулями системы X10.

Модули управления лампами накаливания и электробытовыми приборами

Модули управления лампами накаливания предназначены для использования только с лампами накаливания. Они могут применяться для регулировки яркости ламп, но не могут работать с электрическими нагрузками, вызываемыми электроприборами, люминесцентными или другими типами ламп. Для этих устройств используются модули управления приборами (они также могут работать с лампами накаливания, но не могут регулировать их яркость). Беспроводные трансиверы Х10 содержат в себе этот модуль.

У модуля есть два настроечных параметра: код группы (house code) и код устройства (unit code) - рис. 2.6. Каждый модуль в сети Х10 должен иметь уникальный код устройства, тогда как все устройства и контроллер должны иметь одинаковый код группы. При установке модулей X10 и контроллера нужно выбирать код группы, который вы хотите использовать для данной системы, и уникальный код устройства для каждого модуля.

Ваш трансивер также является модулем управления приборами

Трансиверы также могут действовать как модули управления электроприборами. Трансивер ТМ751, изображенный на рис. 2.2, имеет постоянный код устройства 1, тогда как у трансивера RR501 имеется переключатель, который используется для выбора кода устройства «1» или «9». Для управления устройством с помощью трансивера нужно подключить устройство в розетку в нижней его части. Модули управления электроприборами также могут использоваться и с лампами накаливания, но они не могут регулировать их яркость.

Технический взгляд на работу системы Х10

Система Х10 работает через электрические линии переменного тока вашего дома. В Северной Америке переменный ток изменяется от +120 В до -120 В 60 раз в секунду. В других частях света используется другое напряжение и время цикла (220-240 В 50 раз в секунду), но принцип тот же. В течение цикла напряжение периодически достигает нуля. Эта точка перехода через ноль является временным окном (длительностью 200 мс), в котором принимаются и отправляются сигналы X10. Эти сигналы представляют собой импульсы с напряжением 5 В и частотой 120 кГц, отсылаемые в течение временного окна перехода через ноль. В импульсы закодирована информация для передачи кодов групп и кодов устройств, а также команд (включить/выключить/темнее/светлее). Сетевые фильтры создают помехи для этого сигнала, поэтому модули, трансиверы и настольные контроллеры не следует подключать через такие устройства.

Теперь, когда вы разобрались в основных элементах системы управления домом Х10 и в принципе ее работы, пришло время показать, как установить простую систему Х10.
