Простой камин

Это действительно очень простая конструкция (рис. 62), как можно видеть из рис. 63, где показаны и разрезы, и порядовки, а также на рис. 64.

Простой камин
Рис. 62. Простой камин

Разрезы и порядовки простого камина

Рис. 63. Разрезы и порядовки простого камина. Размеры в см

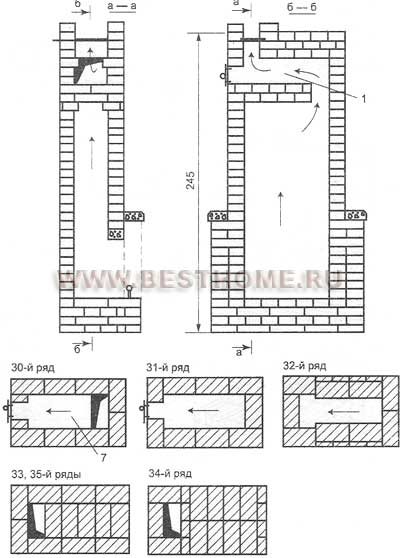

Вариант кладки последних рядов простого камина с устройством искрогасителя
Рис. 64. Вариант кладки последних рядов простого камина с устройством искрогасителя.
Размеры в см. 1 — горизонтальный газовый ход (искрогаситель)

Топка и колпак образуют единую камеру прямоугольного сечения (как по вертикали, так и по горизонтали). От пола до подины — четыре ряда. Тяга регулируется задвижкой. Сначала ее открывают полностью, потом, когда дрова разгорятся слегка, прикрывают. Рекомендуется верх камина снабдить порогом — искрогасителем (вариант кладки дан на рис. 64).

Расход кирпича — 370 шт. Портал и полка — из железобетонной плиты, которую нужно сделать самим. Печной прибор: задвижка, 24 х 13 см — 1 шт. Каминная решетка собственного изготовления — 1 шт. Крюк для решетки собственного изготовления — 2 шт. Кладка снаружи отштукатурена.
