Круглая печь

Эта печь (рис. 60) была некогда очень популярна для отопления как квартир в больших домах, так и коттеджей. Она имеет металлический футляр (бурак). Кладка из-за круглой формы довольно сложная (порядовки рис. 61).

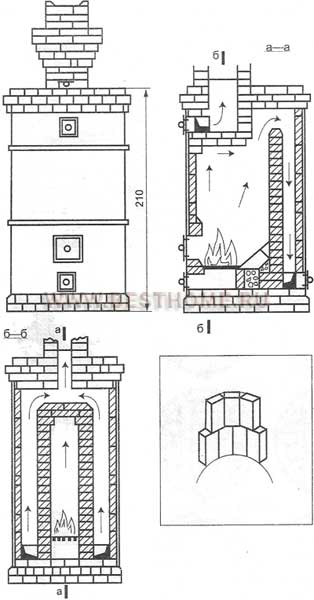

Круглая отопительная печь. Внешний вид, разрезы.
Рис. 60. Круглая отопительная печь. Внешний вид, разрезы. В квадратной рамке показана перевязка круговых рядов. Размеры в см

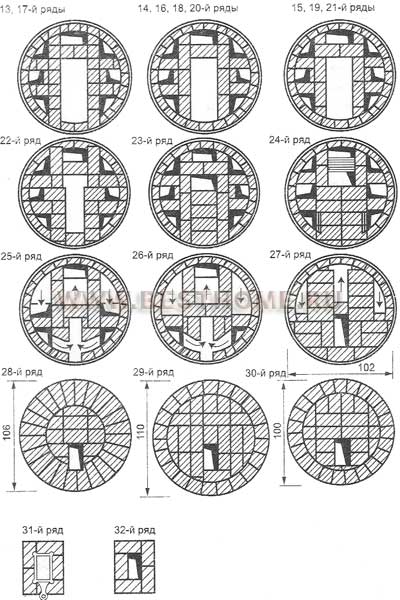

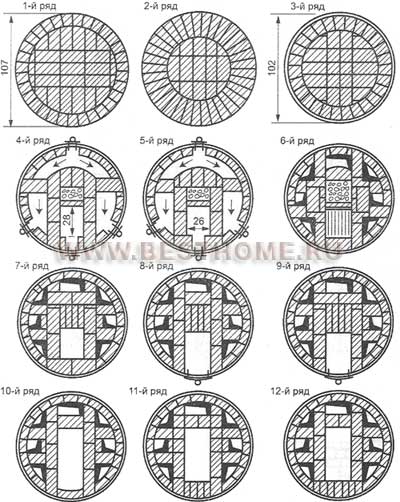

Порядовки круглой отопительной печи.

Рис. 61. Порядовки круглой отопительной печи. Размеры в см

Диаметр печи чуть больше метра, высота 210 см. Печь однооборотная. Из просторной топки через хайло газы поступают в задний опускной канал, затем расходятся в два параллельных вертикальных канала по бокам печи и уходят в дымовую трубу (насадную). Печь годится и для дров, и для угля (в этом случае топку кладут из огнеупорного кирпича). Сначала выкладывают круглый кирпичный цоколь, на нем чертят окружность диаметром на 3—4 мм меньше внутреннего диаметра бурака. По этой линии насухо раскладывается третий ряд, затем укладывается на раствор. В середине третьего ряда разметим центр. Затем надеваем нижнее кольцо бурака, выравниваем по отвесу и уплотняем щель раствором.

Особое внимание при кладке по кругу нужно обращать на следующее:

  1. Укладываемый по наружному кругу кирпич не должен смещать футляр; либо при укладке кирпича одной рукой прижмите его к бураку, другой — придерживайте бурак, либо обложите бурак снаружи стопками кирпичей, удерживающих его от смещения.
  2. В вертикальных швах ребра соседних кирпичей должны совпадать; не допускается смещение внутрь одного кирпича относительно другого.
  3. Каждый круговой ряд должен по внутреннему диаметру совпадать с предыдущим (правда, при перевязке верхний кирпич неизбежно нависает над стыком двух нижних — это допустимо).
  4. Поскольку кирпич не клиновидный, наружный шов (у бурака) широкий. Неплохо его заполнить кирпичным боем.
  5. Между кирпичом и бураком используется более жидкий раствор, чем для остальной кладки.

Отверстия в бураке нужно вырезать точно по размерам печных приборов и устанавливать приборы без щелей, вплотную к бураку.

Металлическая фурнитура: топочная дверца, 25 х 21 см — 1 шт.; поддувальная дверца, 14 х 14 см — 1 шт.; прочистная дверца, 14 х 14 см — 2 шт.; задвижка, 12 х 21 см — 1 шт.; колосники штучные, 30 см — 10 шт.; поддувальная дверца, 13 х 14 см — 1 шт.; прочистная дверца, 25 х 18 см — 1 шт.; колосниковая решетка, 13 х 14 см — 1 шт.; чугунная плита составная с конфорками, 41 х 36 см — 2 шт.; задвижка, 13 х 13 см — 1 шт.
