Сборные основания полов из гипсоволокнистых листов

Сборные основания полов устраиваются из гипсоволокнистых листов влагостойких (ГВЛВ) и являются быстромонтируемыми конструкциями, которые отвечают требованиям нормативной документации на полы. Вследствие небольшой массы они применяются при устройстве полов в условиях ограниченных нагрузок на перекрытия и несущие конструкции здания; предпочтительны при сжатых сроках отделочных работ и незаменимы в построечных условиях, исключающих мокрые процессы.

Конструкции предназначены для жилых, гражданских и производственных зданий с сухим и нормальным влажностными режимами по СНиП II-3-79*, с неагрессивной средой, в условиях малых и средних механических воздействий по СНиП 2.03.13-88 «Полы». При условии устройства гидроизоляции их применение допускается в помещениях с повышенной влажностью (ванные комнаты).

При проектировании и устройстве сборных оснований полов следует руководствоваться альбомом «Полы жилых и общественных зданий со сборными стяжками из гипсоволокнистых листов», разработанным АО «ЦНИИПромзданий» (М 27.54/99).

Толщина выравнивающего слоя сухой засыпки рассчитывается в соответствии с требованиями СНиП II-12-77 «Защита от шума. Нормы проектирования», с учетом теплового режима, а также физико-механических характеристик сухой засыпки.

В случае устройства сборного основания пола по грунту его необходимо размещать выше уровня отмостки здания и зоны опасного капиллярного поднятия грунтовых вод. Насыпные грунты с нарушенной структурой следует уплотнить для исключения общих и местных деформаций.

Устройство сборного основания пола из гипсоволокнистых листов «КНАУФ» на выравнивающем слое сухой засыпки

В состав конструкций сборных оснований полов на выравнивающем слое сухой засыпки (рис. 5) входят:

  • разделительный слой, функцию которого при бетонном несущем основании выполняет полиэтиленовая пленка, при деревянном - битумная или парафиновая бумага;
  • кромочная лента, представляющая собой полосу из минеральной ваты или вспененного полиэтилена толщиной 8-10 мм. Главное ее назначение исключить жесткий контакт между сборным основанием пола и ограждающими конструкциями, снизить уровень ударного шума, передаваемого в соседние помещения. Кроме того, кромочная лента позволяет исключить взаимное влияние деформаций сборного пола и несущих конструкций;
  • выравнивающий (подстилающий) слой. Им служит сухая засыпка специально подобранного гранулометрического состава с влажностью не более 1 %. Для решения частных проблем тепло- и звукоизоляции применяются теплоизолирующие материалы в соответствии с теплотехническими расчетами. В общем случае их функции выполняет сухая засыпка (табл. 6);
  • основание пола (стяжка) из элементов пола или малоформатных ГВЛВ;
  • клеящий состав для соединения фальцев элементов пола или малоформатных ГВЛВ. Могут применяться только клеи, которыми комплектуют предприятия группы «КНАУФ»;
  • самонарезающие винты для ГВЛ, необходимые для надежной фиксации склеенных фальцев элементов и гипсоволокнистых листов между собой.

Конструкция сборного основания пола из гипсоволокнистых листов ОП 131
Рис. 5. Конструкция сборного основания пола из гипсоволокнистых листов ОП 131: 1 - ж/б плита перекрытия; 2 - разделительный слой из полиэтиленовой пленки; 3 - кромочная лента из вспененного полиэтилена толщиной 8-10 мм; 4 - сухая засыпка из песка; 5 - 2-слойное основание (сборная стяжка) из элементов пола; 6 - клей для соединения фальцев; 7 - винт для ГВЛ; 8 - стена

Теплофизические свойства ГВЛ обусловливают возможность их применения для устройства обогреваемых оснований пола с различными источниками тепла. Предпочтительным нагревательным элементом в конструкции теплого пола из ГВЛ являются пластиковые или металлопластиковые трубы с горячей водой в качестве теплоносителя или элемент пленочного электронагревателя.

Таблица 6. Звукоизоляционные характеристики

Схема Наименование покрытия Толщина засыпки, мм Индекс изоляции воздушного шума Iв, дБ с приведенного уровня уд. шума Lnw, дБ
Полы по многопустотным ж/б плитам перекрытия толщиной 220 мм
Полы по многопустотным ж/б плитам перекрытия толщиной 220 мм
Рис. 6. Полы по многопустотным ж/б плитам перекрытия толщиной 220 мм: 1 - ж/б плита; 2 - засыпка; 3 - сборное основание
Штучный паркет 70 50 63
Паркетная доска
Линолеум ПВХ на тепло- звукоизолирующей подоснове 60 52
Плитка керамическая 51 61
Линолеум ПВХ на тканевой подоснове (полы по лагам) 50 62
Линолеум без подосновы 40 49 67
Полы по беспустотным ж/б плитам перекрытия толщиной 140 мм
Полы по беспустотным ж/б плитам перекрытия толщиной 140 мм
Рис 7. Полы по беспустотным ж/б плитам перекрытия толщиной 140 мм: 1 - ж/б плита; 2 - засыпка; 3 - сборное основание
1. Сборное основание без покрытия
- 40 49-50 60
- 50 52
2. Сборное основание с покрытием
Линолеум ПВХ на тканевой основе 30 49-50 60-61
40 60
Линолеум ПВХ на теплоизолирующей подоснове 15-20
40 59
Линолеум теплозвукоизолирующий на вспененной подоснове (3,6 мм) 30 50 60
Штучный паркет, доска 20 49-50 62
30 59
40 57
80 53
3. Сборное основание на демпфирующем слое (мягкие ДВП толщиной 12,5 мм)
Линолеум теплозвукоизолирующий на вспененной подоснове (3,6 мм) 15-20 51 52
4. Сборное основание на демпфирующем слое (пенополиэтилен толщиной 8 мм)
Линолеум теплозвукоизолирующий на вспененной подоснове (3,1 мм) 15-20 54 52

Порядок работ по устройству сборного основания пола

К устройству сборного основания пола приступают после окончания всех строительно-монтажных, санитарно-технических и отделочных работ при температуре в помещении не ниже +10°С и относительной влажности не более 60%. Испытание систем водоснабжения и отопления должно быть также к этому моменту завершено.

До начала производства работ следует произвести очистку несущего основания от строительного мусора. Зазоры между плитами перекрытия, а также места примыкания перекрытий к стенам и перегородкам тщательно заделывают цементным раствором марки не ниже М100. Перед применением элементы пола (ОП 131) и малоформатные ГВЛВ (ОП 135) должны пройти акклиматизацию (адаптацию) в помещении.

Если толщина выравнивающего слоя сухой засыпки не превышает 60 мм, сборное основание устраивается из элементов пола (ОП 131) или двух слоев гипсоволокнистых листов (ОП 135). В случае, если толщина засыпки составляет 60-100 мм, следует предусматривать третий слой из крупноформатных гипсоволокнистых листов влагостойких (ГВЛВ).

В общем случае работы по устройству сборного основания пола ведутся в следующем порядке:

  • разметка уровня пола;
  • укладка полиэтиленовой пленки (пароизоляции) на бетонное основание с нахлестом соседних полотен не менее 200 мм. Край пленки по стене должен быть уложен выше уровня сборного основания пола. Битумная, парафинированная или гофрированная бумага укладывается без вывода на стену;
  • крепление кромочной ленты по периметру ограждающих конструкций, примыкающих к сборному основанию пола;
  • укладка и нивелировка выравнивающего слоя сухой засыпки. Производится комплектом выравнивающих реек по уровню разметки, начиная от стены, противоположной входу. При толщине засыпки более 50 мм и в местах примыкания к ограждающим конструкциям засыпку уплотняют;
  • укладка сборного основания пола (стяжки).

Технические характеристики сборного основания пола приведены в табл. 7, а расход материалов на 1 м2 - в табл. 8.

Таблица 7. Технические характеристики сборного основания пола

Показатели Значения
Предел прочности на сжатие, МПа (кгс/см2) Не менее 10 (100)
Теплопроводность стяжки, Вт/м2•°С 0,22-0,41
Коэффициент теплоусвоения, Вт/м2•°С Не более 6,2
Твердость по Бринеллю, МПа Не менее 20
Снижение индекса приведенного уровня ударного шума, дБ (при толщине засыпки 30 мм) 18-22
Увеличение индекса изоляции воздушного шума, дБ (при толщине засыпки 30 мм) На 2-4
Усадка засыпки, % Не более 1,3
Возможность ходить по полу После высыхания клея



Таблица 8. Расход материалов

Материалы Расход на 1 м2
элемент пола (ОП 131) малоформатные ГВЛВ (ОП 135)
Полиэтиленовая пленка толщиной ≥ 0,1 мм, м2 1,15
Лента кромочная, п.м. Зависит от периметра помещения
Сухая засыпка (расчетная толщина 10 мм), м3 0,01
Лист гипсоволокнистый малоформатный, м2 - 2,0
Элемент пола, м2 1,0 -
Клеящая мастика, кг 0,05 0,5
Винты для ГВЛ 3,9х19 (22), шт. 12 20
Шпаклевка "КНАУФ-Фугенфюллер ГВ", кг 0,15 0,1
Грунтовка "КНАУФ-Тифенгрунд", л 0,1

Укладка сборного основания пола из элементов пола (ОП 131)

В системе ОП 131 применяется элемент пола заводского изготовления, склеенный из двух малоформатных влагостойких гипсоволокнистых листов. Монтаж элементов пола ведется справа налево рядами от стены с дверным проемом (рис. 8) для сохранения поверхности засыпки. При монтаже с противоположной стороны (рис. 9) устраиваются островки для передвижения. У элементов пола, примыкающих к стенам, фальцы в области сопряжения обрезаются. Каждый новый ряд начинается с укладки остатка отрезанного элемента предыдущего ряда, что исключает отходы и обеспечивает смещение торцевых стыков в соседних рядах, которое должно составлять не менее 250 мм. Перед укладкой элементов пола на фальцы сопрягаемых с ним уложенных элементов наносится клей (рис. 10). По мере укладки следующего ряда производится скрепление фальцев соседних элементов самонарезающими винтами для ГВЛ длиной от 19 до 30 мм с шагом не более 300 мм (рис. 11). Длина винта должна быть соответствующей, чтобы не повредить пролегающие под стяжкой коммуникации и разделительный слой. Выступающий из стыков клей снимают шпателем.

Укладка сборного основания из элементов пола ОП 131 от стены с дверным проемом

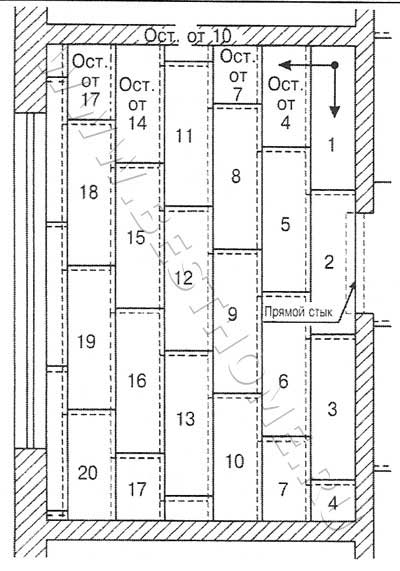

Рис. 8. Укладка сборного основания из элементов пола ОП 131 от стены с дверным проемом

Укладка сборного основания из элементов ОП 131 от стены, противоположной дверному проему
Рис. 9. Укладка сборного основания из элементов ОП 131 от стены, противоположной дверному проему

Скрепление фальцев элементов пола
Рис. 10. Скрепление фальцев элементов пола: а - нанесение клея сплошным слоем; б - нанесение клея полосами; в - удаление фальцев в местах примыкания к стенам

Фиксация фальцев элементов пола винтами для ГВЛ
Рис. 11. Фиксация фальцев элементов пола винтами для ГВЛ

Грунтование стыков и углублений от винтов производят "КНАУФ-Фугенфюллер ГВ» или «КНАУФ-Унифлот», а шлифование швов и углублений от винтов, обработку всей поверхности сборного основания пола - грунтовкой «КНАУФ-Тифенгрунд». Выступающие части кромочной ленты и полиэтиленовой пленки обрезают на уровне поверхности основания пола.

Укладка сборного основания пола из малоформатных ГВЛВ (ОП 135)

В системе ОП 135 применяется влагостойкий ГВЛ размерами 1500х1200х10 мм. Последовательность укладки ГВЛВ аналогична укладке элементов пола ОП 131.

Укладка 1-го слоя малоформатных ГВЛВ (ОП 135)
Рис. 12. Укладка 1-го слоя малоформатных ГВЛВ (ОП 135)

Укладка 2-го слоя малоформатных ГВЛВ (ОП 135)
Рис. 13. Укладка 2-го слоя малоформатных ГВЛВ (ОП 135)

Скрепление малоформатных ГВЛВ (ОП 135)
Рис. 14. Скрепление малоформатных ГВЛВ (ОП 135): 1 - ж/б плита; 2 - сухая засыпка толщиной ≤ 60мм; 3 - лист 1-го слоя; 4 - клей; 5 - лист 2-го слоя; 6 - винт для ГВЛ

Фиксация листов 2-го слоя винтами
Рис. 15. Фиксация листов 2-го слоя винтами

Первый слой листов (рис. 12) укладывают с зазором в стыках не более 1 мм; листы второго слоя - с минимальным зазором таким образом, чтобы лист ГВЛВ своей плоскостью накрывал стыки первого слоя (рис. 13). Разбежка стыков при этом должна составлять не менее 250 мм. Нанесение клея на первый слой гипсоволокнистых листов производится последовательно, отдельно под каждый лист второго слоя, без пропусков (рис. 14). Выступающий из швов клей снимают шпателем.

Фиксация листов второго слоя осуществляется с шагом не более 300 мм, с отступом от края листа не менее чем на 15 мм (рис. 15).

Грунтование стыков и углублений от винтов, шлифование швов, обработка всей поверхности сборного основания пола выполняются теми же материалами, что и при устройстве основания из элементов ОП 131.

Некоторые требования при производстве работ

Конструкция сборного основания пола не должна иметь уклонов. В дверных проемах предпочтительна его сквозная укладка. При ее невозможности под образовавшиеся стыки следует подложить опору (доску, ДСП) шириной не менее 300 мм и толщиной не менее 15 мм. Края элементов пола необходимо закрепить самонарезающими винтами.

В случае устройства сборных оснований полов во влажных помещениях (ванные комнаты) на стыки пола со стенами укладывают гидроизоляционную ленту «КНАУФ-Флэхендихтбанд», а поверхность пола покрывают гидроизоляционным составом «КНАУФ-Флэхендихт».

Если напольное покрытие представляет собой тонкий эластичный материал, основание пола рекомендуется покрыть слоем самовыравнивающейся шпаклевки типа «КНАУФ-Нивелиршпахтель 415» толщиной не менее 2 мм.
