Укладываем плитку

(Популярно и доступно о том, как класть плитку)

После того, как плитка была внесена в помещение, ее нужно выдержать, чтобы она приобрела комнатную температуру. Перед укладкой плитки необходимо рассортировать, так как они могут иметь некоторые отклонения. Сортируют их сначала по цвету и тону, для чего раскладывают лицевой стороной вверх в стопки, а после этого — по размерам, применяя шаблоны (рис. 15).

Шаблоны для сортировки плитки
Рис. 15. Шаблоны для сортировки плитки:
а — шаблон-крестовина; б — шаблон конструкции Афонина

Шаблон-крестовина состоит из двух деревянных брусков, вертикального и горизонтального, которые скреплены строго под прямым углом. На вертикальном бруске через 1 мм нанесены риски. Шаблон конструкции Афонина изготовлен в виде доски с нанесенными делениями. Он также может быть металлическим. Затем по необходимости нужно выполнить резку и приточку плиток. Сначала на плитки с глазурованной стороны необходимо простым карандашом или алюминиевым штифтом по угольнику нанести риски. Затем берут стеклорез или победитовый резец, к плитке прикладывают угольник или линейку на таком расстоянии от риски, чтобы колесико стеклореза или острие резца приходилось точно на риску (рис. 16). Линейку или угольник сильно прижимают к плитке, приставляют стеклорез или резец и ведут его, сильно нажимая, к себе.

Как нарезать плитку (использование победитового резца)
Рис. 16. Как нарезать плитку (использование победитового резца)

Как расколоть плитку
Рис. 17. Как расколоть плитку

Приспособление «захват»
Рис. 18. Приспособление «захват»

Чтобы разломить надрезанную плитку, берут ее за края и нижней стороной (черепком) ударяют по линии реза о ребро доски или верстака. Плитка раскалывается по проведенной риске (рис 17). Для отламывания узких полосок используются плоскогубцы, клещи или захват, изображенный на рис. 18.

Вместо резки плиток при настилке полов можно делать их перерубку: на толстых прочных плитках сначала проводятся риски, а затем делается насечка острым концом молоточка. Насечка должна представлять собой ровную линию без пропусков, а глубина ее на концах должна быть в 2-3 раза больше, чем в середине. Плитку переворачивают обратной стороной и наносят удар молотком против насеченной линии. Шероховатые кромки разрезанных плиток притачивают на брусках или кругах кругообразными движениями до получения гладкой кромки (рис. 19). Во избежание откалывания глазури плитку нужно вести глазурованной стороной вперед.

Как приточить кромку плитки (на карборундовом круге)
Рис. 19. Как приточить кромку плитки (на карборундовом круге)

Тыльные стороны плиток могут быть загрязнены. Это снижает сцепление их с раствором или мастикой, поэтому плитки необходимо очистить с помощью жесткой кисти или смочить водой (при помощи той же кисти).

Как подготовить деревянную поверхность пола к облицовке плиткой
Рис. 20. Как подготовить деревянную поверхность пола к облицовке плиткой:
1 — деревянный настил; 2 — арматура; 3 — два слоя рубероида; 4 — сетка;

Плиточные полы укладывают по заданному рисунку на сухое огрунтованное основание, которое необходимо подготовить перед работой (см. рис. 20). Если покрытие пола деревянное, то широкие доски надкалывают и застилают двумя-тремя слоями толя или рубероида. Рубероид укладывают на битумной, а толь — на дегтевой мастике.

Сначала деревянное основание покрывают мастикой, затем по ней настилают первый слой толя или рубероида, затем следующий слой и т. д. Сверху их еще раз покрывают мастикой. Посыпка с толя или рубероида должна быть удалена, так как она препятствует хорошему сцеплению мастики с материалом. После этого кладут арматуру, располагая прутки через 150 мм. В местах пересечения прутки связывают проволокой, а на них крепят сетку, затем накладывают слой цементного раствора или бетона толщиной не менее 50 мм. Поверхность бетона или раствора хорошо разравнивают, процарапывают клетки и через неделю или позднее, когда высохнет бетон или раствор, укладывают плитку на цементном растворе.

Образцы рисунков укладки напольной плитки
Рис. 21. Образцы рисунков укладки напольной плитки:
а — из шестигранных плиток с фризом; б — из восьмигранных плиток с квадратными вкладышами и фризом; в — из шестигранных плиток с треугольными вкладышами и фризом

Кирпичную поверхность очищают от пыли и грязи, выбирают швы, оштукатуривают, хорошо разравнивая штукатурку, процарапывают клетки (под цементный раствор или мастику) либо оставляют гладкой, затертой (под масляную краску). Образцы рисунков укладки плитки приведены на рис. 21.

При укладке плитки необходимо делать межплиточный шов шириной, как минимум, 1 мм. Плитка, уложенная без шва, встык, неизбежно потрескается даже от незначительных перепадов температуры и влажности. Сейчас появилось большое количество специальных затирок швов самых разнообразных цветов, и при удачном подборе оттенка такой шов только подчеркнет красоту рисунка плитки.

Если вы решили делать кафельный плиточный пол в прихожей и при этом не выравнивать пол по всей квартире, то надо соотнести уровень пола в прихожей с его уровнем в остальных комнатах.

Прихожая — это место, где сходятся плоскости пола всех комнат. Поэтому, если уровни пола в комнатах сильно различаются, необходимо вначале сделать паркетный пол, причем по возможности подвести уровни паркета из разных комнат так, чтобы они были близки друг к другу. А уже после паркета положить плитку. Плитка и паркет должны быть па одном уровне. Плитку к паркету подвести легче, чем наоборот. Если же свести уровни из всех комнат к одному не удается, то придется сделать порог в одной из комнат. Сделать его лучше в той комнате, куда в течение дня вы реже всего заходите, например в спальню.

Разбивка пола для настилки плиток без фриза
Рис. 22. Разбивка пола для настилки плиток без фриза:
1, 2 — реперные плитки; 3 — маячные плитки; 4 — маяк; 5 — первый ряд плиток; 6 — второй ряд плиток; 7 — шнур; 8 — пристенный ряд плиток

Облицовка пола плитками одного цвета без фриза. На рис. 22 показана разбивка пола для выкладывания плиток без фриза. По диагоналям натягивают шнур (7), находят центр пола, через который прокладывают оси по длине и ширине помещения. Затем находят уровень чистого пола и устанавливают так называемую реперную плитку около двери или в центре пола (2), что зависит от размера помещения. После этого около стен на одном уровне с реперной плиткой (1) или (2) устанавливают несколько маячных плиток (3) на расстоянии 2-2,5 м друг от друга. Между этими плитками устраивают маяки (4), то есть ряды плиток, расположенных на одном уровне с ранее уложенными маячными плитками. Если расстояние между маячными плитками больше 2,5 м, между ними устанавливают промежуточные маяки.

Если в размеры пола не вписывается целое число плиток и приходится использовать рубленые плитки, располагая их вдоль всех стен, облицовку начинают с центра пола, то есть с установленной плитки (2). От нее к стене протягивают шнур, прочно прикрепляя его к ранее вбитым штырям. По этому шнуру выкладывают первый ряд плиток (5). Затем натягивают второй шнур (7) перпендикулярно первому и выкладывают второй ряд плиток (6), заполняя после этого пристенный ряд рублеными плитками (8).

Плитки первого ряда укладывают в такой последовательности: подготавливают раствор, смачивают поверхность плиток водой, укладывают и разравнивают раствор так, чтобы толщина его слоя на 3-5 мм была больше, чем под ранее уложенными плитками. Затем берут плитку, кладут ее на раствор рядом с ранее уложенной маячной плиткой и осаживают легкими ударами молотка или ручкой кельмы так, чтобы она оказалась на одном уровне со шнуром. Уложенный ряд плиток проверяют и выравнивают с помощью правила. Если некоторые плитки запали, их поднимают. Таким образом настилают ряды из целых плиток.

Для выкладывания пристенных рядов применяют рубленые плитки. Для этого плитки режут, но кромки их не притачивают, так как они будут закрыты плинтусом. Между плитками остаются швы, которые через 3-5 суток после выкладывания всего пола заполняют жидким чистым цементным молоком без примеси песка. Раствор и цементное молоко можно подкрашивать земляной щелочестойкой краской под цвет плиток. Для заполнения плиток цементное молоко или раствор разливают по полу и разравнивают веником. Излишки цементного молока или раствора удаляют с поверхности пола до начала схватывания, протирая пол мокрой тряпкой. После этого пол посыпают влажными опилками, которые затем сметают. Чтобы цементный раствор лучше твердел и становился прочнее, пол через сутки поливают водой или посыпают влажными опилками. Через трое суток пол очищают жесткой метлой от опилок и раствора. Окончательно пол очищают от раствора тряпкой, смоченной в 3-5%-ном растворе соляной кислоты и сразу же нейтрализуют ее действие, промывая пол слабым раствором соды или мыльной, а затем чистой водой.

Настилка пола с фризом. Начинают с фриза. Сначала размечают ширину ряда и натягивают специальные шнуры-причалки. Эти шнуры, отмечающие фризовые ряды, должны быть строго перпендикулярны. Углы между шнурами проверяют с помощью угольника (см. рис. 23).

Облицовка пола. Способ «прямой ряд»
Рис. 23. Облицовка пола. Способ «прямой ряд»:
1-3 — угловые маяки; 4, 5 — промежуточные маяки; 6, 7 — фризовые ряды

Когда фриз будет закончен, укладывают маячные полосы-провески. Они располагаются через 20-25 плиток. Полосы-провески проходят перпендикулярно длинным сторонам фриза. При этом шнур-причалка касается полос-провесок, что предупреждает его провисание и гарантирует облицовке пола горизонтальную поверхность. После укладки фриза и полос-провесок приступают к общему фону. Выкладывают плитки полосами по 3-6 штук вдоль помещения. Свежий цементный раствор, укладываемый на основание, разравнивают в слой не толще 10-15 мм при помощи деревянного правила или обыкновенных граблей. Укладываемые полосы с одной стороны ограничиваются рядами плиток, например, фризом, а с другой — натянутым шнуром. Швы должны быть прямолинейными, что можно проконтролировать при помощи угольника. Также необходимо контролировать горизонтальность облицованной поверхности с помощью рейки длиной не менее 2,5 м или уровня.

Для того, чтобы исправить отклонения от общего уровня, на выступающие плитки кладут деревянный брусок и, ударяя по нему молотком, осаждают плитку. Если плитка находится слишком глубоко, ее нужно снять, добавить на основание свежего раствора, а затем поступить так же, как в случае с выступающей плиткой.

Использование шаблона при укладке плиточного пола
Рис. 24. Использование шаблона при укладке плиточного пола

Ширина межплиточных швов не должна превышать 2 мм при стороне плитки не более 200 мм и 3-4 мм при стороне плитки до 300 мм. Если плитка сместилась, ее выравнивают острием лопатки, проводя лопаткой вдоль выложенного ряда. Все операции по изменению положения плитки производятся в течение получаса после укладки, иначе раствор успеет затвердеть. При облицовке полов плитками удобно использовать шаблоны (см. рис. 24). Это сварная конструкция с размером клеток, напрямую зависящим от размеров плитки, например: при стороне плитки 100 мм клетка имеет ширину 103 мм. Шаблон помещают поверх выложенного и разровненного раствора. Плитка укладывается в ячейки, ее осаживают, следя за общим уровнем плиток, а затем удаляют шаблон и переносят на новое место. Через 2-3 дня после укладки плитки межплиточные швы заполняют раствором.


Рис. 25. Образование угла фриза из фризовых карт ковровой мозаики:
1 — фризовая карта; 2 — линия разреза; 3 — линия соединения карт


Рис. 26. Организация рабочего места и порядок укладки карт ковровой мозаики:
1 — штыри; 2 — шнур-причалка; 3 — ведро; 4 — бочка с водой; 5 — цементный раствор; 6 — штабеля карт (а — угловые фризовые, б — фризовые, в — простые). Примечание. Цифры в кружках показывают последовательность укладки карт

Одним из вариантом облицовки может стать пол из ковровой мозаики — мелких плиток, наклеенных на бумагу промышленным способом, так называемых карт (рис. 25). Сделав стяжку, для работы подбирают нужное количество карт и располагают их по заданному рисунку. По подобранным картам расчерчивают основание пола, намечают места фриза, фона и пристенного рада плиток (рис. 26).
Затем определяют уровень чистого пола и вдоль стены устанавливают временные маячные ряды из обычных плиток, между которыми вбивают штыри. По ним натягивают шнур-причалку. После этого стяжку смачивают водой, укладывают раствор, хорошо разравнивая его слоем не толще 15 мм. Затем раствор припорашивают цементом через частое сито, насыпая слой 2-3 мм, для более прочного схватывания с плиткой.

В первую очередь укладывают фриз, настилают прямые и угловые карты. Затем приступают к укладке карт фона. По мере укладки фризовых, карт временные маячные ряды снимают, а пространство между фризом и стенами заполняют полосками из карт. В бумаге карты между плитками, по швам, нужно проколоть или прорезать отверстия для выхода воздуха из-под карты во время ее припрессовки к раствору. Карту с мозаикой берут двумя руками, настилают на прослойку из цементного раствора марки 150 бумагой вверх, плиточной поверхностью к раствору, осаживают хлопушей или правилом, следя за ровностью поверхности.

Заполнение швов раствором определяют по намоканию бумаги. Швы между картами должны быть такой же ширины, как и между отдельными плитками, иначе рисунок мозаичного пола нарушается, и отдельные карты выделяются в виде заплат. Через 3-4 суток после настилки пола поверхность карт смачивают водой и оставляют на некоторое время. Бумага намокает, и ее удаляют метлой или мягкими стальными щетками. Межплиточные швы заполняют цементным раствором.

Для выполнения диагонального рисунка из плиток необходимо сначала тщательно замерить помещение и установить местонахождение продольной и поперечной осей, пересекающихся в центре. Оси отмечают шнурами-причалками и насухо раскладывают вдоль них плитки. Если на оси не разместилось целое число плиток, потребуются плитки треугольной формы. Чтобы определить их число, нужно провести вычисления по следующей формуле: Т = Д : (1,41а+2б), где Д — длина внутренней стороны фриза, а — сторона квадратной плитки, 1,41 — стандартный коэффициент, б — ширина межплиточного шва, и округлить полученный результат.


Рис. 27. Укладка плитки диагональными рядами:
1, 2 — фризовые ряды; 3 — ряд треугольных плиток; 4 — причальный шнур для выкладки диагональных рядов

Начинают облицовку с установки маяков. После установки маячных плиток наступает очередь фриза, который в отличие от всего фона выкладывают не диагональными рядами, а так же, как и обычно. Затем настилают треугольные плитки, располагая их так, чтобы длинная сторона треугольников примыкала к фризовым (см. рис. 27). Для заполнения пустых углов внутри фризовых рядов потребуются не только треугольные плитки, но и их четвертушки.

Основной фон начинают заполнять плитками, начиная с дальних от выхода углов помещения, и затем двигаются по направлению к выходу из него. Для правильной укладки плиток воспользуйтесь длинной рейкой, положив ее под углом 45° к фризовому ряду. Под тем же углом необходимо натянуть причальный шнур, который для каждого нового ряда натягивают заново. Необходимо постоянно проверять, совпадают ли межплиточные взаимно перпендикулярные швы.

Облицовка пола шестигранными плитками

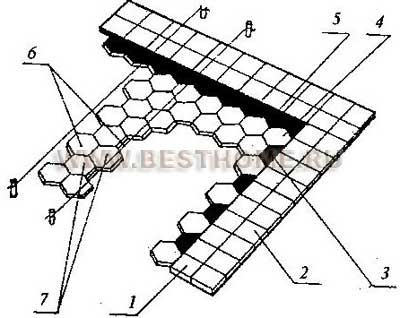

Рис. 28. Облицовка пола шестигранными плитками:
1, 2 — фризовые ряды; 3 — ряд четырехгранных плиток; 4 — ряд пятигранных плиток; 5 —заделка из шестигранных плиток; 6 — шнуры-причалки; 7 — маячные полосы-провески

При укладке шестигранных плиток после обычной разметки покрытия выкладывают ряд, самый близкий к стене, а затем фризовый ряд. Затем, используя пяти- и четырехгранные половинки плиток, выкладывают ряды вдоль фриза. Натягивают шнуры-причалки, отмечающие оси помещения, а затем выкладывают по ним полосы-провески, которые в дальнейшем послужат маяками. Полосы-провески состоят обычно из двух рядов шестигранных плиток (см. рис. 28).

Выкладывание пола восьмигранными плитками
Рис. 29. Выкладывание пола восьмигранными плитками:
1, 2 — фризовые ряды; 3 — шнуры-причалки; 4 — маячные полосы-провески; 5 — заделка из восьмигранных плиток; 6 —четырехугольные плитки-вставки; 7 — соседний с фризом ряд треугольных плиток

Для отделки пола восьмигранными плитками потребуются маленькие четырехгранные плитки и их треугольные половинки, которые пойдут на соседний с фризовым ряд. Выкладывают заделку и фризовый ряд, затем отмечают шнурами-причалками оси помещения и по ним выкладывают полосы-провески, по два плиточных ряда в каждой. Причальный шнур передвигают для каждого нового ряда. Когда уложены 2-3 ряда восьмигранных плиток, начинают заполнять промежутки между ними квадратными вкладышами. Маленькие четырехгранные плитки вставляют между большими восьмигранными ударами деревянной киянки (см. рис. 29).

Принцип укладки фигурных плиток такой же, как в случае с диагональными рядами. При работе не забывайте следить за правильным направлением, шириной межплиточных швов и уровнем пола. Облицовывая пол восьмигранными плитками, следите также за уровнем плиток-вкладышей. Если они не осаживаются, маленькую плиточку вынимают и удаляют лопаткой часть раствора, после чего вкладыш осаживают вновь.

При укладке поливинилхлоридных плиток для уточнения правильности разбивки рисунка пола нужно до наклеивания уложить их насухо. Для этого сначала кладут четыре плитки в месте пересечения осей: вверх, вниз, направо и налево от центра осей. После этого плитки укладывают поочередно вплотную одну к другой по обе стороны от уложенных ранее четырех плиток по длине и ширине комнаты; если целое число плиток не укладывается, оси смещают.

После высыхания грунтовочного слоя на нем шнуром намечают продольную и поперечную оси помещения. От точки их пересечения раскладывают перпендикулярно друг другу два ряда плиток, прикладывая их кромками к осям (шнурам) и стараясь уложить по длине и ширине целое число плиток. Если целое число плиток не укладывается, оси смещают или обрезают крайние в ряду плитки на один размер. Плитки укладывают параллельно стенам помещения, начиная от середины, так как при разбивке осей точка их пересечения находится в середине помещения.

Варианты укладки напольной плитки

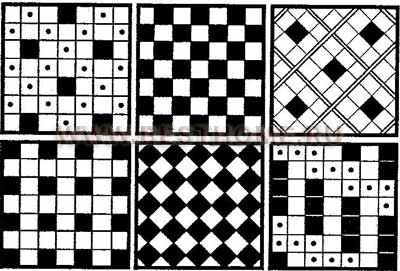

Рис. 30. Варианты укладки напольной плитки

При укладке плиток под углом 45°, то есть развернутым способом, кромки плиток параллельны диагоналям помещения. При диагональном расположении плиток по периметру стен делают фриз, ширина которого должна быть такой, чтобы основное поле у фриза по всему периметру имело половинки плиток одного цвета. На рис. 30 приведены варианты укладки плитки.

Плитки можно наклеивать двумя способами — «на себя» или «от себя». При укладке «на себя» работающий по мере наклеивания плиток все время находится на непокрытом основании, а при укладке «от себя» передвигается вперед по готовому покрытию. При наклеивании поливинилхлоридных плиток мастику можно наносить на основание или на саму плитку. Быстротвердеющую мастику наносят на основание, площадью до 2-3 м2, после чего плитку аккуратно укладывают, следя за ровностью укладки и подбором рисунка, а также соблюдая допустимые зазоры. Мастику наливают из ведра и разравнивают по основанию равномерно зубчатым шпателем. Толщина клеевой прослойки не должна превышать 0,8 мм (см. рис. 31).

Порядок укладки плиток
Рис. 31. Порядок укладки плиток:
а — подноска, сортировка и раскладка плиток в стопы; б — нанесение на основание мастики; в — начало укладки плиток, г, д, е — последовательность укладки

Нужно взять левой рукой плитку и, держа ее обеими руками за боковые кромки, уложить аккуратно на основание к шнуру или вплотную к ранее уложенным плиткам на мастику и плотно прижать к основанию. Для полного прилипания плитки к основанию ее простукивают резиновым молотком. Излишки мастики, выступающие из швов, снимают ветошью, смоченной в растворителе, на котором приготовлена мастика. После приклеивания по плиткам нельзя ходить в течение 3 суток.

Полы помещений с повышенными декоративными требованиями к покрытию могут быть выполнены из сиграновых плит, которые изготавливают из расплавленных доменных шлаков. Стандартный размер сиграновых плит — 300x300 мм, толщина 18 мм. Сиграновые плиты имеют ровные торцевые грани, отшлифованную лицевую поверхность, которая по цвету и рисунку напоминает природный камень. Продольное рифление на тыльной стороне плит способствует их лучшему сцеплению с растворной прослойкой.

До начала работы основание очищают, выполняют разбивку покрытия и устанавливают реперные маяки. Перед укладкой растворной прослойки поверхность основания грунтуют 7%-ной поливинилацетатной дисперсией. Плиты подбирают по цвету и оттенкам. Если имеются трещины, сколы углов и кромок, а также дефекты лицевой поверхности, плиты бракуют. Неполномерные плиты для заполнения некратных мест покрытия нарезают на станке с алмазным кругом.

Укладку плит начинают от стены, противоположной входу. Работу ведут «на себя» полосами в одну плиту. Предварительно у боковых стен, на отметке верхнего покрытия пола, ставят маяки и натягивают причалку, фиксирующую положение и уровень укладываемого ряда. При значительной длине полосы вдоль укладываемого ряда, через 2 м, ставят промежуточные маяки. Плиты укладывают на полимерцементный раствор, приготовленный из сухой растворной смеси марки 50 на поливинилацетатной дисперсии 20%-ной концентрации. Раствор расстилают полосой, которая на 30 мм шире укладываемого ряда, длиной, равной 6-8 плитам, и толщиной 25 мм. До укладки плит их тыльную сторону грунтуют слоем раствора толщиной 5 мм.

Укладываемые плиты осаживают до уровня натянутой причалки, оставляя швы шириной 2-3 мм, и очищают поверхность от следов раствора ветошью. Плиты смежных рядов располагают «шов в шов» или «вперевязку». В перерывах в работе лопаткой обрезают прослойку раствора по кромке уложенного ряда плит. Перед возобновлением работ после перерыва затвердевшую кромку растворной прослойки и основание увлажняют и огрунтовывают водным раствором поливинилацетатной дисперсии.

Качество покрытия контролируют в ходе укладки плит рейкой-правилом с уровнем. Допускаются просветы между поверхностью пола и рейкой не более 4 мм, а уступы между кромками смежных плит не более 1 мм; отклонение швов от прямой линии не более 10 мм на 10 м длины уложенного ряда. Раствор в швах должен быть заподлицо с лицевой поверхностью плит. Свежеуложенные полы через сутки после укладки засыпают слоем опилок не менее 30 мм и увлажняют в течение 7-10 суток.
