Принцип работы печи

Независимо от конструктивного решения принцип работы любой печи основан на преобразовании энергии, полученной в результате сгорания топлива, и передачи тепла в помещение конвекционным способом. Печи, предназначенные для отопления жилья, различают по толщине стенок (толсто- и тонкостенные), по способу теплоотдачи, по форме, направлению движения дымовых газов. Печи строят одноэтажные и многоэтажные. По способу топки печи могут быть периодического действия, то есть с прерывистым циклом горения, и непрерывного действия. Процесс горения в последних печах значительно удлинен по времени, в результате чего их поверхность находится всегда в нагретом состоянии.
Схема отопительной печи представлена на рис. 100. Принцип работы печи заключается в следующем:

  • кислород, необходимый для поддержания процесса горения, поступает в топливник через поддувало, которое открытой или полуоткрытой дверкой сообщается с помещением (комнатой);
  • топливо сгорает в топочном пространстве, которое в нижней своей части через колосниковую решетку сообщается с поддувалом, а в верхней - с системой дымооборотов, служащих для отвода в атмосферу продуктов сгорания.

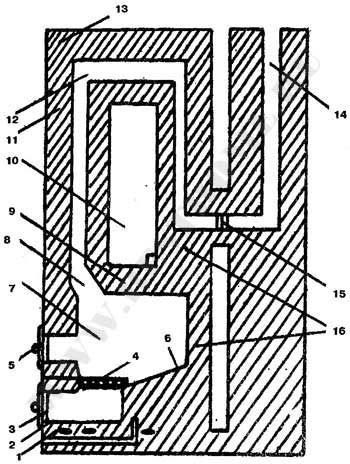

Принципиальная схема отопительной печи
Рис. 100. Принципиальная схема отопительной печи: 1 - шанцы; 2 - поддувало; 3 - поддувальная дверка; 4 - колосниковая решетка; 5 - топочная дверка; 6 - под; 7- топочное пространство (топливник); 8 - хайло; 9 - свод топливника; 10 - тепловоздушная камера; 11 - наружная теплоотдающая поверхность; 12 - дымообороты; 13 - перекрыша; 14 - дымоход; 15 - дымовая задвижка; 16 - внутренние тепловоспринимающие поверхности

В результате прохождения дымовых газов через систему газоходов или дымооборотов боковые и задняя стенка печи нагреваются от энергии пламени и излучают большое количество тепла. При этом значительная часть горячих газов уходит в трубу, снижая КПД печи.
