Возведение стен

(Этапы строительства, особенности и конструкции стен)

Закончив сооружение фундамента, дав время ему затвердеть, занимаются стенами будущего дома. Из чего застройщик будет их возводить - зависит от климата данной местности, а также от материальных возможностей застройщика приобрести тот или иной материал. Стены домов должны отвечать следующим требованиям:

• быть прочными (выдерживать расчетные нагрузки);
• долговечными (сопротивляться атмосферным воздействиям);
• обладать звуко- и теплоизоляцией.

Чтобы дом имел привлекательный внешний вид, он должен быть отделан различными материалами. Основные из них:

1. Кирпичные.
2. Монолитные.
3. Каркасные.
4. Рубленые.
5. Брусчатые.
6. Панельные.
7. Мелкоблочные.

1. Кирпичные стены. Кирпич как строительный материал широко используется в городском и сельском строительстве. В основном это красный, белый (силикатный). Для облицовки стен применяется желтый. Все разновидности кирпича выпускают полнотелыми или пустотелыми, с круглыми или прямоугольными пустотами.

Рис. 8. Виды кирпича:
1 - кирпич, рядовой полнотелый; 2 - кирпич пустотелый; 3 - кирпич облицовочный; 4 - кирпич силикатный; 5 - кирпич огнеупорный (шамотный); 6 - кирпич клинкерный

Кирпич рядовой полнотелый - для возведения несущих стен, для строительства колонн, столбов, сводов. Цвет преимущественно красный. Должен обладать морозостойкостью, т. е. выдерживать частые изменения температуры без видимых признаков разрушения. Пористость должна быть не менее 6-8%, но не более 20%. Величина пористости кирпича определяет прочность его сцепления с кладочным раствором, теплопроводность стен и впитывание влаги при перемене погоды.

По теплозащитным показателям он уступает многим другим стеновым материалам. Так, например, для расчетной температуры окружающей среды -30°С стены, выложенные сплошной кладкой из полнотелого кирпича, могут быть толщиной 64 см (учитывая марку кирпича и раствора). Для сравнения толщина деревянных брусчатых стен при той же температурной "нагрузке" - 25-30 см.

Для уменьшения потерь тепла и расхода кирпича довольно распространена экономичная конструкция наружных стен - колодцевая кладка. При этом виде кладки стена практически выкладывается из двух самостоятельных стенок толщиной в полкирпича, соединенных между собой вертикальными и горизонтальными кирпичными мостиками с образованием замкнутых колодцев. Колодцы заполняют шлаком, керамзитом, легким бетоном. Недостаток - ослабленная конструктивная прочность стены.

Обычно рядовой кирпич имеет непривлекательную грубую поверхность, вследствие чего возведенные из него внутренние и наружные стены впоследствии нужно штукатурить.

Кирпич пустотелый - для возведения наружных стен с повышенной теплоизолирующей способностью. Цвет: бледно-красный, темно-красный, коричневый, желтый. Пустотелый кирпич применяется для того, чтобы стены сделать тоньше. Наличие пустот в кирпиче уменьшает потребность в сырье, затраты на транспорт, облегчает обжиг, повышает морозостойкость. В целях сокращения расхода кирпича, уменьшения массы стен и нагрузки на фундамент наружные стены иногда можно полностью выкладывать из пустотелого кирпича.

Пустотелый кирпич изготовляют со сквозными и несквозными круглыми, щелевидными, овальными или квадратными пустотами. Благодаря тому, что диаметр сквозных пустот не превышает 16 мм, а ширина щели - 12 мм, в процессе кладки раствор незначительно заполняет пустоты, и кладка обладает пониженной теплопроводностью.

Кирпич может быть пластического или полусухого прессования: при пластическом прессовании кирпич изготовляется со сквозными пустотами, а при полусухом - с нескозными (еще его называют пятистенным и укладывают пустотами вниз).

Кирпич облицовочный - практически для всех видов наружных работ. Цвет в зависимости от сырья колеблется от светло-желтого до темно-красного. Выдерживает воздействие воды и мороза. Некоторые виды облицовочного кирпича, применяемые для наружной отделки печей, каминов, на внешней поверхности имеют отпечатанные красивые орнаменты, придающие им дополнительный декоративный эффект.

С применением облицовочного кирпича стоимость стен возрастает, но разница примерно равна стоимости оштукатуривания фасада. Если учитывать расходы на ремонт штукатурки и периодическую окраску наружных стен, то получается, что стены, облицованные кирпичом, по материалам дешевле оштукатуренных на 15%, а по трудозатратам - на 25%.

Красивы облицовочные кирпичи светлых тонов - желтые и кремовые, сделанные из светложгущихся глин. Вообще в природном состоянии глины имеют серый, желтый, красноватый, зеленоватый, бурый и почти черный цвет. Но на цвет уже обожженного кирпича в большей мере влияет содержание в глине различных соединений и прежде всего окиси железа.

Своеобразный эстетический эффект достигается при использовании профильного лицевого кирпича. В старину профильные кирпичи получали при обтесывании обычных кирпичей или в специальных формах. Так, в храме Василия Блаженного были использованы 7 видов профильных кирпичей, представленных в различных вариантах кладки.

Кирпич фигурный — в основном для внешней отделки. Цвет красно-коричневый, обладает высокой морозо- и влагостойкостью. Фигурный кирпич, как правило, применяется для внешней отделки дома с эстетической целью - придания ему особой неповторимой формы. Что поделать - красота, может быть, и спасет мир, но для ее создания требуются средства, и не малые. Поэтому уже на этапе проектирования стоит реально оценить свои финансовые возможности и что вам больше подходит - классические прямые углы или затейливые формы фасада?

В отличие от российских предприятий зарубежные фирмы предлагают широкий выбор формы и цветовой гаммы. Обычно фигурный кирпич изготавливается на заказ с учетом требований заказчика.

Кирпич глазурованный - для облицовки внутренних и наружных стен. Цвет - различная гамма цветов. Глазурованный кирпич относится к облицовочному кирпичу и предназначен в основном для оригинальной облицовки. Еще зодчие Вавилона отделывали им фасады царских дворцов. В наше время глазурованный кирпич получают, добавляя в глиняную массу различные химические растворы, которые в процессе обжига сырца образуют цветной стекловидный слой. Причем декоративный слой имеет хорошее сцепление с основной массой и обладает повышенной морозостойкостью.

По основным своим свойствам глазурованный кирпич аналогичен клинкерной керамике, однако по сравнению с другими видами облицовочного кирпича, является наиболее хрупким. Этот факт в значительной мере ограничивает область его возможного применения. Тем не менее, он весьма интересен при выкладывании различного рода панно и мозаичных картин как на фасадах домов, так и в помещении. У нас глазурованный кирпич - довольно редко встречающийся отделочный материал. Изготавливается, как правило, на заказ и за рубежом.

Кирпич с соломой - для облицовки внешних стен. Цвет красно-коричневый. Кирпич имеет шероховатую, относительно ровную поверхность и выемку с одной из сторон, что характерно для старинного кирпича ручной работы. Кладка, выполненная из такого кирпича, создает иллюзию старинного здания, что само по себе красиво, а порой и просто необходимо (например, при реконструкции старинных зданий или строительстве новых в исторических местах).

Использование соломы при изготовлении кирпича позволяет в значительной степени повысить его прочностные характеристики. Причем сам рецепт "соломенного" кирпича не является новым - еще древние египтяне для борьбы с хрупкостью как бы "армировали" кирпич при помощи волокон соломы.

Кирпич керамический клинкерный модульный - для облицовки наружных стен. Цвет: белый, серый, светло-черный, красный, обладает низким влагопоглощением, термостойкий, морозостойкий. Особенности керамического клинкерного кирпича заключаются в его морозостойкости (выдерживает не менее 50 циклов нагрев-охлаждение), термостойкости, низком уровне влагопоглощения (0,2%). Это достигается как выбором исходных материалов, так и особой технологией обжига (при температуре 1800°).

Кирпич имеет гладкие торцевые стенки, как у керамической плитки, и нестандартный размер - больший, чем у обыкновенного облицовочного кирпича (в связи с этим он и носит название "модульный"). Поэтому за счет меньшего количества требуемых кирпичей в возводимой стене можно сократить время кладки.

Наружные стены домов делают толщиной в один, полтора кирпича и более. Это зависит от минимальных зимних температур. Прочность стены обеспечивается перевязкой швов. Существуют две системы перевязки - однорядная и многорядная. При однорядной системе перевязки перевязывают каждый ряд кирпичей. Многорядная перевязка значительно проще. Многорядная система рекомендуется как основная для кладки стен дома. Толщина швов при любой системе перевязки должна быть 8-10 мм. Проверяют горизонтальность кладки через каждые 2-3 ряда и при необходимости ее подправляют (уменьшают или увеличивают толщину шва).

Рис. 9. Кирпичная стена:
1-4 - ряды кладки; 5 - поперечная стенка; 6 - раскладка кирпича; 7 - заполнение утеплителем; 8 - растворная постель

Рис. 10. Элементы кирпичной кладки:
а - без перевязки швов; б - с перевязкой швов

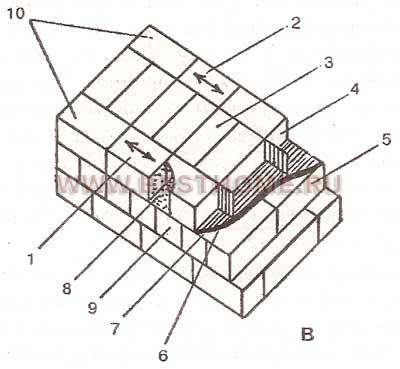

Рис. 11. Элементы кирпичной кладки:
в - элементы кладки; 1 - наружное направление; 2 - внутреннее направление; 3 - забудка; 4 - второй ряд; 5 - первый ряд; 6 - горизонтальный шов (постель); 7 - вертикальный продольный шов; 8 - вертикальный поперечный шов; 9 - фасад; 10 - продольные ряды

Начинают кладку стен всегда с тычкового ряда и ведут ее от угла с лицевой версты. По краям оконных и дверных проемов для установки коробок закладывают с каждой стороны по 2 деревянные пробки размером в 1/2 кирпича. Пробки обертывают одним слоем рубероида, коробку также изолируют рубероидом.

Облегченная кирпичная кладка с воздушным промежутком - состоит из тонкой наружной стенки толщиной в 1/2 кирпича, воздушного промежутка и внутренней стенки толщиной в один или полтора кирпича. Через 3-5 рядов обе стенки перевязывают тычковым рядом кирпичей по всей длине стены. Кирпичные связи возможно заменить армированием стальными стержнями с шагом 50 см. Чтобы сцепление с раствором было лучше, концы стержней не доводят до наружных поверхностей стен сантиметров на 5.

Облегченная кирпичная кладка с плитным утеплителем - это обычная кладка, облицованная внутри утеплителем, с помощью растворных маяков. При этом образуется воздушный зазор шириной 2-4 см. Плитные утеплители крепятся к кирпичной кладке и с помощью деревянных реек, прибитых к пробкам, заложенным в кладку. Плитные утеплители могут быть из арболита, фибролита, минеральной ваты, легкого бетона и другие. При температуре воздуха -30°С необходимая теплоизоляция получается при толщине стены в полтора кирпича, утеплителе из плит толщиной 80 мм. При кладке стены из пустотелого кирпича достаточна толщина стены в 25 см, т.е. в один кирпич.

Стена колодцевой кладки. Поперечные стены делают через 3 кирпича, наружные углы выкладывают тычковым рядом. Засыпку укладывают по мере возведения стен, слоями по 10-15 см, тщательно утрамбовывая. Каждые два слоя поливают известковым раствором. В качестве засыпки используется шлак, керамзит, песок, смешанный с опилками и известью-пушонкой в соотношении 1:4:1. В завершении колодцевой кладки выкладывают 3 ряда сплошной кладки с армированной сеткой в последнем ряду. Колодцевая кладка рекомендуется для домов с деревянными перекрытиями.

Облегченная кладка с горизонтальными диафрагмами - состоит из двух стенок в полкирпича с утеплителем между ними. Стенки связывают тычковыми рядами через 2-5 рядов кладки. Утеплителем являются те же материалы, что и при колодцевой кладке. Внутренние несущие стены имеют толщину 25 см. Перегородки выкладывают в полкирпича или в четверть. Армирование кладки стальной проволокой проводят в том случае, если перегородка имеет длину более 1,5 м. Кладка штукатурится с обеих сторон цементно-песчаным раствором.

Рис. 12. Кирпичная стена колодцевой кладки:
1 - засыпка

Рис. 13. Облегченная кирпичная кладка с горизонтальными диафрагмами:
а - с кирпичными диафрагмами; б, в - с растворными диафрагмами, армированными стальной арматурой; 1 - засыпка или легкий бетон; 2 - арматурная сталь; 3 - раствор

2. Стены из легкого монолитного бетона делают монолитными или мелкоблочными. Стены из легких бетонов пользуются спросом у застройщиков ввиду их простой технологии возведения, невысокой стоимости, хороших эксплуатационных качеств.

Мягкий монолитный бетон получают на основе заполнителей - шлака, керамзитового гравия, опилок. Прочный и легкий материал, шлакобетон, получается на основе топливного или металлургического шлака. Для большей прочности в бетон добавляется 10-20% песка от объема шлака. Стены из этого материала возводят с помощью переставной щитовой опалубки высотой 40-60 см из четырехсантиметровых досок. Изнутри щиты покрывают синтетической пленкой или пергамином и прижимают к стойкам, установленным с обеих сторон возводимой стены на всю ее высоту. Расстояние между соседними стойками не должно превышать 1,5 м. Каждая пара стоек друг против друга поверху стягивается проволочными скрутками, а внутрь опалубки устанавливаются временные распорки.

Шлакобетон укладывают слоями по 15-20 см, уплотняя и утрамбовывая. Через 2-3 дня опалубка переставляется, но в течение десяти дней шлакобетонные стены укрываются от солнечных лучей и периодически увлажняются. Штукатурить стены можно не ранее чем через месяц с обеих сторон. Шлакобетонные стены возводятся с кирпичной облицовкой, которая выполняет роль наружной опалубки. Внутренняя деревянная опалубка крепится с помощью стоек и откосов.

Рис. 14. Переставная щитовая опалубка:
1 - шлакобетон; 2 - щит опалубки; 3 - пергамин; 4 - стойки; 5 -распорка; 6 - проволочная скрутка; 7 - клинья

ВНИМАНИЕ! Свежий шлак содержит вредные вещества, поэтому перед использованием шлак должен не менее 1 года выдерживаться под открытым небом.

Толщина стен из монолитного шлакобетона для жилых домов 55-60 см, для садовых домиков 35-40 см. Бетон с наполнителем из керамзита, пемзы имеет лучшие теплозащитные свойства, поэтому толщина стен может быть уменьшена на 5-10 см.

Мелкоблочные стены пользуются спросом у застройщиков, так как они наиболее дешевые. Наполнителями являются те же материалы, что и для монолитных стен. Стены дома из блоков штукатурятся с наружной стороны цементно-песчаным раствором. С внутренней стороны облицовывают листами сухой штукатурки.

3. Рубленые стены - собирают из бревен лиственных и хвойных пород, желательно свежесрубленных. Бревна для строительства подбирают одинаковыми, с изменением диаметра не более 1 см на метр длины. Углы бревенчатых стен рубят двумя способами: рубка с остатком или в "чашку"; рубка без остатка или в "лапу".

Такие же соединения применяются при пересечении наружных и внутренних стен дома. При рубке углов "в чашку" от края чашки до торца бревна оставляют примерно 25 см, т.е. на два таких остатка теряется около полуметра. Рубка углов "в лапу" экономнее. Толщину бревен выбирают исходя из минимальных зимних температур: 22-26 см при t° до -30°С, 24-36 см при t° от -35°С и ниже.

В садовых домиках толщина стен может быть не более 18-20 см. Внутренние стены рубленых домов собирают из бревен на 2-4 см меньшего диаметра. При сборке сруба бревна укладывают горизонтальными рядами. Нижний ряд бревен, опирающийся на фундамент, называется окладным венцом, на него идут лучшие бревна из дуба, лиственницы. Венцы примыкают друг к другу полукруглыми пазами, которые выбирают топором с нижней стороны бревен по всей длине. Ширина паза зависит от толщины бревна (если диаметр бревен 22-24 см - ширина паза 15 см; 18-20 см - ширина паза 12 см).

Рис. 15. Рубка бревенчатых стен с остатком:
1 - цоколь; 2 - гидроизоляция; 3 - слив; 4 - антисептированная доска; 5 - шип

Рис. 16. Рубка угла "в лапу":
3 — слив; 4 — антисептированная доска; 6 — нагель

Полагается вначале собрать сруб не на фундаменте, а рядом с ним, выдержать некоторое время, разметить бревна венцов и перенести на подготовленный фундамент. На столбы фундамента настилают рубероид, затем обрезки досок, пропитанные битумом, на них — окладной венец. Во время окончательной сборки в пазы укладывают паклю. Конопатить стены нужно два раза — при сборке и спустя год.

ВНИМАНИЕ! Продольные и поперечные стены будут смещены друг к другу по высоте на 1/2 диаметра бревна, поэтому первый венец выравнивают или с помощью подкладных пластин или устраивая цоколь разной высоты.

Рис. 17. Элементы соединений бревенчатых стен:
а - соединение внутренней и наружной стен при рубке "в лапу"; б - стык бревна "в шип"

Рис. 18. Элементы соединений бревенчатых стен:
а - вырубка балки в наружную стену; б - врубка балки во внутреннюю стену; в - разметка "эталонной" лапы

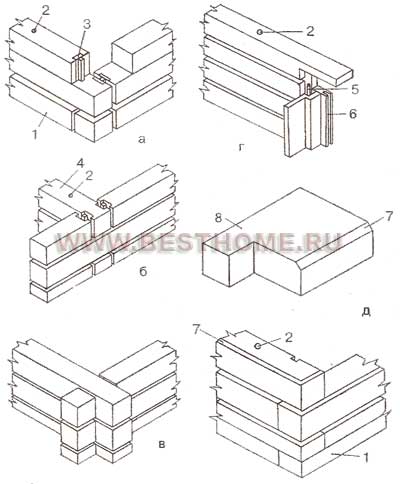

Рис. 19. Детали стен из брусьев:
а - угловое соединение наружных стен на шпонках; б - соединение наружной и внутренней стены; в - соединение брусьев "в полдерева"; г - заделка проема; д - соединение угла коренным шипом; 1 - брус наружной стены; 2 - нагель; 3 - шпонка; 4 - брус внутренней стены; 5 - рейка по высоте проема; 6 - оконная коробка; 7 - фаска; 8 - коренной шип

4. Брусчатые стены - собирать легче, обычно их собирают на фундаменте, углы первого венца соединяют "вполдерева", остальные — либо на коренных шипах, либо на шпонках, а кроме того, укрепляют в углах железными скобами, а по длине - нагелями. Для последних уже после постановки бруса на паклю сверлятся отверстия глубиной в полтора бруса. Затем можно обшить сруб досками или облицевать кирпичом. Кирпичная облицовка ставится на расстоянии 5-7 см от стены для вентиляции внутреннего пространства. Облицовку делают в полкирпича, устанавливая кирпичи на ребро, на специально уширенном цоколе.

ВНИМАНИЕ! Необходимо связать облицовку с брусом металлическими связками через 30-40 см по высоте и через 1-1,5 м по длине. Облицовка и обшивка брусчатых и бревенчатых стен делается через 1 год после их возведения, когда произойдет полная усадка.

5. Каркасные и панельные стены. Эти стены самые экономичные, на них идет вдвое меньше древесины, они не подвержены усадке и служат не менее 40-50 лет.

Каркасные стены - это деревянный каркас, заполненный утеплителем и обшитый с двух сторон досками или листовым материалом. В качестве утеплителя используется стекловата, опилки, мох. Органические утеплители необходимо обработать антисептиком и смешать с известью, гипсом, цементом, увлажнить и укладывать слоями по 15-20 см. Строительство дома из деревянных щитов проводится по прилагаемым чертежам и трудностей не вызывает.

ВНИМАНИЕ! Сборку стен необходимо начинать с углов здания и строго следить за вертикальностью и горизонтальностью установки щитов.

Рис. 20. Каркасные стены:
1 - верхняя обвязка; 2 - подбалочная обвязка; 3 - раскос; 4 - нижняя обвязка; 5 - цокольная обвязка; 6 - маячная рейка; 7 - стойка

Рис. 21. Панельные стены:
1 - подбалочная обвязка; 2 - цокольная обвязка; 3 - рейка-раскладка; 4 - угловая брус-стойка

Панельные стены собирают из тех же материалов, что и каркасные. Ширина панелей от 90 до 120 см. Сборка панелей производится в горизонтальном положении. Сначала собирают раму, прибивают внутреннюю обшивку, пленку, затем панель заполняют утеплителем и прибивают наружную обивку. Монтаж стен начинают от угла дома. Угловой стык выполняют или встык или используя угловой брус-стойку. Стенки заполняют либо паклей, либо войлоком и закрывают с наружной стороны деревянной рейкой. По верху панели укладывается подбалочная обвязка. Толщина панельной стены 14 см. Если утепляющим материалом является засыпка из шлака или опилок, толщина стены должна быть не менее 18 см.

Перегородки

Перегородки - это легкие стенки, разделяющие внутреннее пространство дома на отдельные помещения. Перегородки не являются несущими стенами, поэтому их делают из более легких материалов. Материал для перегородок: дерево, кирпич, шлакобетон, гипс, стекло, железобетон. Древесина применяется хорошо высушенная.

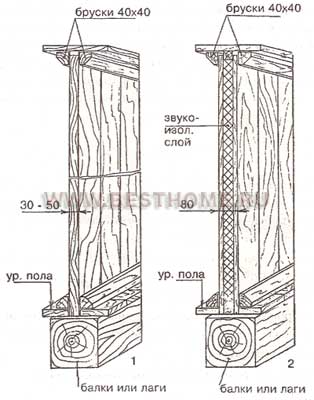

Рис. 22. Дощатые перегородки:
1 - дощатая одинарная перегородка; 2 - двойная дощатая перегородка

Рис. 23. Каркасно-обшивная перегородка:
1 - верхняя перевязка; 2 - обшивка; 3 - доски пола; 4 - стойки; 5 - нижняя обвязка; 6 - лага

Перегородки между комнатами имеют толщину не менее 5-10 см, перегородки из дерева оштукатуривают.

Виды перегородок:

• сплошные (однородные или монолитные);
• дощатые;
• каркасно-обшивные;
• гипсовые.

1. Деревянные перегородки проходят по балкам и лагам, их собирают из обрезных досок толщиной 40-50 мм; подходят шпунтованные доски и с четвертями. Обрезные доски соединяют между собой на круглых деревянных шипах диаметром 8-10 мм. Круглые шипы можно заменить гвоздями без шляпок.

• Дощатая одинарная перегородка состоит из вертикально установленных досок, нижние концы которых входят в паз, образуемый двумя брусками, прибитыми к лежню. Верхние концы досок закрепляются к потолку или балке. Внизу перегородки с обеих сторон прибивают плинтуса. Закрепленные доски обивают дранкой и штукатурят. Небольшие щели у стены заделывают паклей, войлоком.
• Перегородки из хорошо отделанных досок можно промазать олифой, покрыть лаком или эмалью. Одинарные дощатые перегородки звукопроницаемы, для исправления этого недостатка их делают двойными.
• Двойная дощатая перегородка состоит из досок толщиной 20-25 мм, набитых с двух сторон на стойки, закрепленные концами на полу и потолке. Между досками закладывают плиты ДВП, минеральную вату, звукопоглощающие материалы.

2. Каркасно-обшивные перегородки самые экономичные. Каркас собирают на шипах, врубках, на гвоздях, устанавливают на лагу или балку. Боковые стойки прибивают к стенам (в кирпичных и каменных стенах заделывается для этой цели по 2-3 деревянные пробки). Шаг промежуточных стоек равен 50-90 см. Пространство между досками заполняют засыпкой из мелкого шлака. Каркас часто обшивают фанерой, ДВП, ДСП или гипсокартонными листами. Для устройства в перегородках дверного проема в каркасе ставят горизонтальные бруски.

3. Перегородки из кирпича тяжелые, толщина от 65 до 120 мм, т.е. в 1/2 кирпича. Для установки таких перегородок требуется кирпичный цоколь и бетонная подготовка на песчаной подушке. Если в доме предполагается подпол, то под такие перегородки возводится фундамент, как под наружные стены. Чтобы обеспечить надежное и прочное соединение перегородки с наружными стенами, в местах ее примыкания в кладке оставляют пазы на всю высоту помещения и шириной 14 см. Иногда в стенах через 4-6 рядов кладки выдалбливают гнезда 14 х 14 см и в них выпускают тычки перегородки, пустоты заполняют цементным раствором. Перегородки, которые кладутся кирпичом на "ребро", через 3-5 рядов армируются проволокой.

Рис. 24. Кирпичная перегородка

Рис. 25. Гипсовая перегородка

4. Перегородки из гипса легче кирпичных, потому устанавливаются они на облегченный цоколь. В настоящее время используют гипсовые перегородки заводского изготовления длиной 40 х 80 см, толщиной 6-8 см. Гипсовые блоки укладывают в перегородку на гипсо-песчаном, цементно-песчаном и других растворах.
