Заложение бетонного основания малоэтажного дома

Работу по определению конструктивного решения фундаментов рассмотрим на примере привязки проекта одноэтажного трехкомнатного дома со стенами из кирпича для Нечерноземной зоны (рис. 91). Условно примем, что наружные стены дома толщиной 51 см выполняются из эффективного (дырчатого или щелевого) кирпича, внутренняя несущая стена толщиной 25 см — из полнотелого кирпича, полы по грунту — на лагах с теплым подпольем. Грунты — суглинки с несущей способностью 1,5 кг/см2, уровень грунтовых вод — 1,3 м от поверхности земли, нормативная (т. е. установленная для данного района) глубина промерзания грунтов – 1,5 м.

Одноэтажный трехкомнатный дом
Рис. 91. Одноэтажный трехкомнатный дом : а — фасад; б — план; в — разрез I-I; 1 – крыльцо; 2 – тамбур; 3 – холодная кладовая; 4 – веранда; 5 – прихожая; 6 – общая комната; 7, 8 – спальни; 9 – кухня столовая; 10 – кладовая; 11 – шлюз; 12 – люфт клозет.

Прежде всего определим глубину заложения фундаментов. По гидрогеологическим условиям она должна быть не менее расчетной глубины промерзания грунта. Под наружными стенами расчетная глубина промерзания близка к нормативной. Под средней стеной грунт не промерзает, поэтому глубину заложения фундамента можно принять на 50—70 см ниже планировочной отметки подполья.

Определив глубину заложения фундаментов, видим,  что их подошва под наружными стенами (при существующей отметке земли) так же, как и пол подвала, находится ниже уровня грунтовых вод. Поскольку это усложняет и устройство фундаментов, и в дальнейшем — эксплуатацию подвала, целесообразно планировочную отметку вокруг дома и пол в доме поднять. Так, если уровень земли вокруг дома повысить на 30 см, а пол в доме расположить на 60 см выше этой отметки, то это позволит уменьшить глубину отрываемых под фундаменты ям и траншей до 1,2 м вместо 1,5 м и при этом избавиться от воды и необходимости крепить земляные откосы, более рационально использовать вынутый грунт и, устраивая подсыпку грунта вокруг дома, надежно защитить фундаменты от дождевых и паводковых вод (рис. 92).

Поперечный разрез по подвалу и фундаментам при повышении планировочной отметки земли за счет насыпного грунта
Рис. 92. Поперечный разрез по подвалу и фундаментам при повышении планировочной отметки земли за счет насыпного грунта: 1 – насыпной грунт; 2 – уровень земли до подсыпки грунта; 3 – уровень грунта после снятия плодородного слоя; 4 – материковый грунт; 5 – уровень грунтовых вод в период промерзания грунта; 6 – расчетный уровень промерзания грунта (в период эксплуатации дома); 7 – нормативный уровень промерзания грунта (до начала строительства).

План и сечения ленточных фундаментов

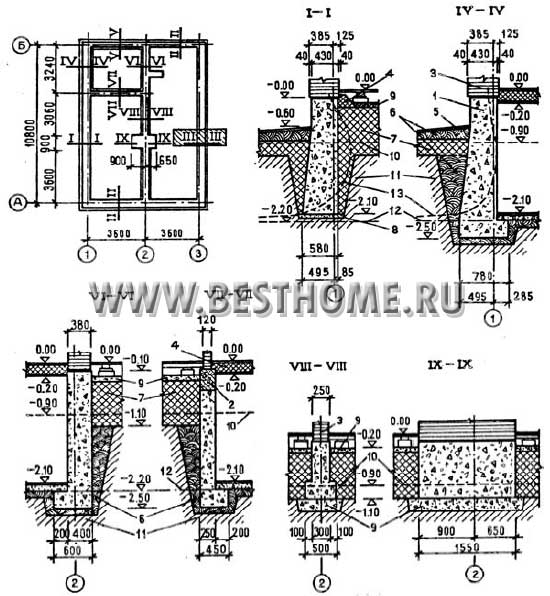

Рис. 93. План и сечения ленточных фундаментов: 1 – бетон; 2 – железобетон; 3 – кирпич; 4 – утеплитель; 5 – отмостка; 6 – глина; 7 – насыпной грунт; 8 – песчаная подушка; 9 – песчано-щебеночная подсыпка; 10 – уровень земли до начала строительства; 11 – материковый грунт; 12 – уровень грунтовых вод в период промерзания грунта; 13 – расчетный уровень промерзания грунта (в период эксплуатации дома).

Рассмотрим вариант конструктивного решения ленточных фундаментов, устраиваемых из монолитного бетона в переставной опалубке. Для веранды и крыльца, где нагрузки незначительны, примем столбчатые опоры. Вычертим план фундаментов и определим наиболее характерные сечения (рис. 93). Учитывая, что при конструировании опорная площадь ленточных фундаментов, как правило, получается большей, чем требуется по расчету, будем стремиться поперечное сечение фундаментов делать минимально возможным.

Сечение I—I. Толщину западающего цоколя условно примем равной 43 см. Учитывая действие пучинистых грунтов, наружную поверхность фундаментов делаем наклонной, а внутреннюю, со стороны теплого подполья, — прямой. При уклоне наклонной поверхности 1:10 ширина подошвы фундамента получается равной 58 см. Аналогичные конструктивные решения принимаем в сечениях II—II и III—III.

Сечение IV—IV. Ленточный фундамент здесь является одновременно и наружными стенами подвала. Глубину их заложения следует принять примерно на 40 см ниже пола подвала, а подошву на 15—20 см расширить внутрь. Это повышает поперечную устойчивость стен подвала и позволяет устроить более надежную гидроизоляцию. Фундаменты в сечении V—V решаются аналогично.

Сечение VI—VI. Стена подвала в этом месте не промерзает, поэтому делаем ее прямой, а толщину принимаем несколько большей толщины средней стены дома, т. е. равной 40 см с уширением внизу до 60 см.

Сечение VII—VII. Стена подвала здесь также не промерзает и несет лишь кирпичную перегородку. Ее толщина должна определяться с учетом бокового давления грунта, в данном случае условно принимается равной 25 см.

Сечение VIII—VIII. Грунт в этом сечении не промерзает, поэтому подошву фундамента можно расположить на 50—70 см ниже уровня подполья, однако лучше ее опереть на материковый (нетронутый) грунт. Верх фундамента делаем шириной 30 см, а низ расширяем до 50 см.

Сечение IX—IX. Фундамент под печь закладывается на той же глубине, что в сечение VIII—VIII; его размеры в плане принимаем в соответствии с габаритами печи.

После определения конструктивных сечений ленточных фундаментов следует проверить их несущую способность в наиболее нагруженном месте, например в сечении III—III. Здесь, кроме тех нагрузок, которые имеются в сечениях I—I и II—II, на фундамент опирается также часть перекрытия и крыши веранды и крыльца. Общая нагрузка, действующая на 1 пог. м подошвы ленточного фундамента в этом сечении (приблизительно 5 т), равна сумме нагрузок от снега, крыши, чердачного перекрытия, наружной стены дома, веранды, а также нагрузки от массы самого фундамента.

При опорной площади 1 пог. м фундамента в этом сечении, равной 5800 см2 (100x58 см), давление на грунт составит 0,9 кг/см2. Очевидно, что и в других местах ленточные фундаменты будут иметь удельное давление на грунт в пределах допустимого.

План и сечения столбчатых фундаментов
Рис. 94. План и сечения столбчатых фундаментов: 1 – железобетонный столб; 2 – железобетонный ростверк; 3 – воздушная полость; 4 – кирпичная стена; 5 – утеплитель; 6 – отмостка; 7 – глина; 8 – насыпной грунт; 9 – песчаная подушка; 10 – песчано-щебеночная подсыпка; 11 – уровень земли до начала строительства; 12 – материковый грунт; 13 – уровень грунтовых вод в период промерзания грунта; 14 – расчетный уровень промерзания грунта

Рассмотрим теперь на примере того же дома конструктивное решение и работу столбчатых фундаментов, устанавливаемых из монолитного железобетона. Стены подвала и фундаменты под печь и среднюю стену оставим без изменения. Начертим план столбчатых фундаментов и их сечения (рис. 94).

Сечение I—I. Ширину железобетонного ростверка цоколя примем такой же, как и у ленточных фундаментов — 43см, а высоту — 60 см. Сечение фундаментного столба в плане 43x43 см, высота опорной плиты — 30 см, а ее сечение в плане 80x80 см. Несущая способность такого фундаментного столба при удельном сопротивлении грунта 1,5кг/см2 составит около 10 т (80x80x1,5=9600 кг). Сечения II—II и III—III решаются аналогично.

Столбчатые фундаменты под веранду и крыльцо можно делать без ростверка с минимальным поперечным сечением. Опорная плита так же, как и у фундаментов под наружными стенами, должна быть жестко связана арматурой с несущим столбом, т. е. выполнять роль анкера при морозном пучении.

Говоря о заложении фундамента, нельзя не сказать о цоколе. И хотя этой теме посвящён отдельный раздел, мы все же повторимся. При ленточных фундаментах цоколем является часть стены, выступающая над поверхностью земли. При столбчатых — промежуточные стены, устраиваемые между столбами. По отношению к наружным стенам цоколи могут быть выступающими (а), западающими (в) или находящимися в одной плоскости со стеной (б) (рис.95, А ).

Конструктивные схемы цоколя
Рис. 95. Конструктивные схемы цоколя

Самый надежный — западающий цоколь. Его форма позволяет хорошо защищать свою поверхность, гидроизоляционный слой и поверхность стены от дождя и снега. Выступающий цоколь может быть оправдан лишь в домах с рублеными, брусчатыми стенами, с теплым подпольем, где он используется в качестве тепловой защиты подполья. При устройстве цоколя применяют камень, бетон. Надежный и долговечный цоколь получается из монолитного или сборного железобетона.

Устройство цоколя при столбчатых фундаментах сложнее, чем при ленточных. Если стены кирпичные или из мелких блоков, между фундаментными столбами устраивают железобетонные перемычки. Они могут быть расположены как под цоколем, в земле, так и непосредственно под стеной, в виде ростверка (рис. 95, Б а, Б б). В рубленых, брусчатых и каркасных зданиях с утепленным цокольным перекрытием подпольное пространство может вообще оставаться открытым. При таком решении гарантируются хорошая вентиляция подполья и сохранность деревянных конструкций.

Цоколь при ленточных фундаментах, являясь их продолжением, решается технически просто (рис. 95, Б в, Б г). При использовании монолитного бетона фасадной поверхности цоколя можно придать декоративную форму, придавая различный вид опалубке: волнистые листы из асбестоцемента, стеклопластика, резиновые коврики.
